银联宝正负端、负端同步整流芯片火热售卖中

返回列表 来源: 查看手机网址
扫一扫!银联宝正负端、负端同步整流芯片火热售卖中扫一扫!
浏览:- 发布日期:2022-05-30 11:21:03【

高性能同步整流芯片U7710在原边MOSFET导通期间,IC内部7.1V稳压器将从其Drain管脚抽取电流向VDD供电,以使VDD电压恒定在7.1V左右。基于高频解耦和供电考虑,推荐选取容量为1uF的陶瓷电容作为VDD电容。

1653878523(1)

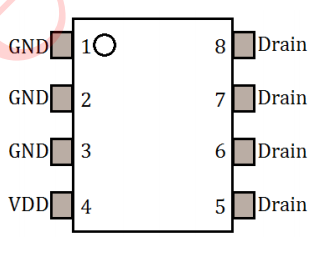

同步整流芯片U7710封装SOP-8管脚描述如下:

123 GND P IC 参考地,同时也是内部功率 MOSFET 的源极

4 P IC 供电脚,推荐使用 0.1uF 瓷片电容

5678 Drain I 内置功率 MOSFET 漏极

同步整流芯片U7710是一款用于替代Flyback副边肖特基二极管的高性能同步整流开关,内置超低导通阻抗功率MOSFET以提升系统效率。U7710支持“浮地”和“共地”同步整流两种架构,也支持系统断续工作模式(DCM)和准谐振工作模式(QR)U7710集成有VDD欠压保护功能和VDD电压钳位。U7710内置VDD高压供电模块,无需VDD辅助绕组供电,减低了系统成本。

同步整流芯片U7710主要特点

*反激拓扑副边同步整流功率开关

*支持“浮地”和“共地”同步整流两种拓扑

*支持断续工作模式 (DCM) 和准谐振工作模式(QR)

*<300uA 超低静态电流

*内置 VDD 高压供电模块,无需 VDD 辅助绕组供电

*内置 40V 功率 MOSFET

*内部集成保护:

 VDD 欠压保护 (UVLO)

 VDD 电压钳位 (>5mA 钳位电流)

同步整流芯片U7710主要应用于输出低压大电流的开关电源。随着智能手机、平板电脑等电子产品的普及,同步整流技术也随之普及。深圳银联宝科技可提供多款正负端、负端同步整流芯片,满足市场不同需求!
