深圳银联宝电源芯片的特点包括高集成度、高效能、低待机功耗、多重保护功能等，适用于小型电子设备、便携式设备等应用场景。选择合适的电源芯片需要根据具体的应用需求和设计要求来决定，如果您正在寻找一颗小功率高性能、低成本的原边控制功率开关芯片，试试银联宝6W小功率电源芯片U6215A！

小功率电源芯片U6215A主要特性：

& 内置超高压功率 BTJ

& 谷底开通、原边控制、系统效率高

& 多模式原边控制方式

& 优异的动态响应

& 集成动态三极管驱动电路

& 工作无异音

& 优化的 EMI 性能

& 恒流、恒压调整率小于 ±5%

& 超低待机功耗 <70mW

& CV 模式可编程输出线压降补偿

& 内置完善的保护功能：

输出短路保护 (FB SLP)

逐周期限流保护（OCP)

前沿消隐 (LEB)

芯片过热保护 (OTP)

VDD 过压、欠压和箝位保护

输出过压保护功能 (FB OVP)

& SOP-7 封装

小功率电源芯片U6215A可替换昂宝OB2513X和德普DP2525、DP180X等常见料号，具体脚位如下：

1 VDD 芯片供电脚。

2/3 FB 系统反馈管脚。辅助绕组电压经电阻分压后送至FB管脚，用于CV模式输出电压控制及CC模式输出电流控制。

4 CS 电流采样输入脚。

5-6 C 内置功率三极管集电极。

7 GND 芯片参考地。

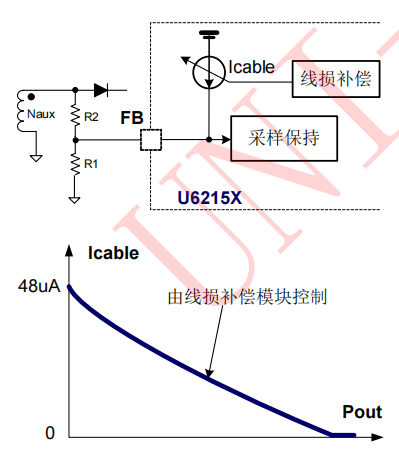

在手机充电器的应用中，电池与充电器之间一般会通过一定长度的电缆相连，由此也将导致输送到电池端的电压产生一定的电压降。如图所示，在小功率电源芯片U6215A内部存在由线损补偿模块控制的可调式电流源流出到与FB管脚相连的分压电阻上并产生一定的电压偏置信号。此电流正比于开关周期，而反比与输出功率，所以在电缆上的电压降可以被补偿掉。随着负载功率的降低，在FB上的偏置电压将被提高。通过调节分压电阻R1和R2的阻值可以调节实际补偿量的大小。最大的线损补电压与输出电压基准的比例为：

比如：R1=2KΩ 、R2=16KΩ ，则：
