U8721S 是一款针对离线式反激变换器的高性能电流模式 PWM 转换芯片。芯片集成有高压启

动电路， 可以获得快速启动和低待机的性能。芯片支持 9V-60V 的 VDD 供电 ,方便满足宽电压输出

电源的要求 。

U8721S 芯片结合 CCM 模式，QR 模式，绿色节能模式和打嗝模式工作，全范围优化效率，

实现待机功耗小于 30mW。

U8721S 集成有完备的保护功能，包 括：VDD 欠压保护 (UVLO) 、VDD 过压保护 (VDD OVP) 、

输入欠压保(BOP) 、输入过压保护 (LOVP) 、输出过压保护 (OVP) 、输出欠压保护 (UVP) 、逐周期

电流限制 (OCP) 、 异 常 过 流 保 护 (AOCP) 、 过 载 保 护(OLP) 、 内置过热保护 (OTP) 、

软启动 、前沿消隐(LEB) 等。 特

1.集成高压启动功能

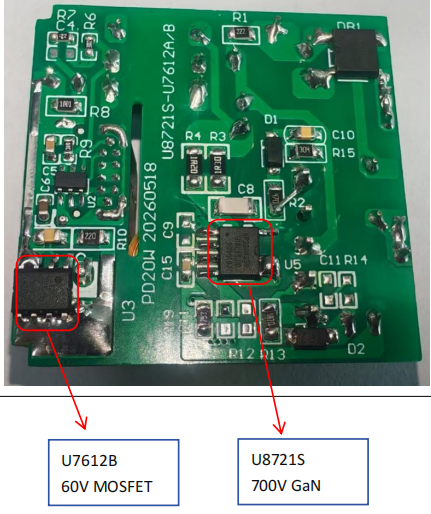

2.内置 700V GaN

3.超低启动和工作电流，待机功耗 < 30mW

4.高低压频率调制

最高开关频率 130kHz in QR Mode

最高 CCM 开关频率 100kHz @ Low Line

Voltage

QR 模式托底开关频率 5kHz @ High Line

Voltage

5.轻载降频和打嗝模式

6.VDD 供电范围 9V-60V，适合宽输出电压应用

7.集成 EMI 优化技术

8.外置精准输出 OVP/UVP 保护

9.集成自恢复模式的保护功能:

VDD 过压/欠压保护 ( VDD OVP/UVLO)

输入过压/欠压保护 (LOVP/BOP)

片内过热保护 (OTP)

逐周期电流限制 (OCP)

异常过流保护 (AOCP)

输出过载保护 (OLP)

前沿消隐 (LEB)

管脚开路保护 (CS/GND)

10.封装类型 SOP7-T1
