— CCM/QR ACDC 功率变换器 —

BEGINNING OF SUMMER

U8722XXG

集成E-GaN

主要特点

? 集成700V高压E-GaN

? 集成高压启动功能

? 超低启动和工作电流，待机功耗<30mW

? 谷底锁定模式,最高工作频率两档可调(220kHz 130kHz)

? 集成EMI 优化技术

? 驱动电流分档配置

? 集成Boost 供电电路

? 集成完备的保护功能：

? VDD 过压/欠压保护(VDD OVP/UVLO)

? 输出过压保护(DEM OVP)

? 输入过压/欠压保护(LOVP/BOP)

? 片内过热保护(OTP)

? 异常过流保护(AOCP)

? 过载保护(OLP)

? 过流保护(SOCP)

? 前沿消隐(LEB)

? CS 管脚开路保护

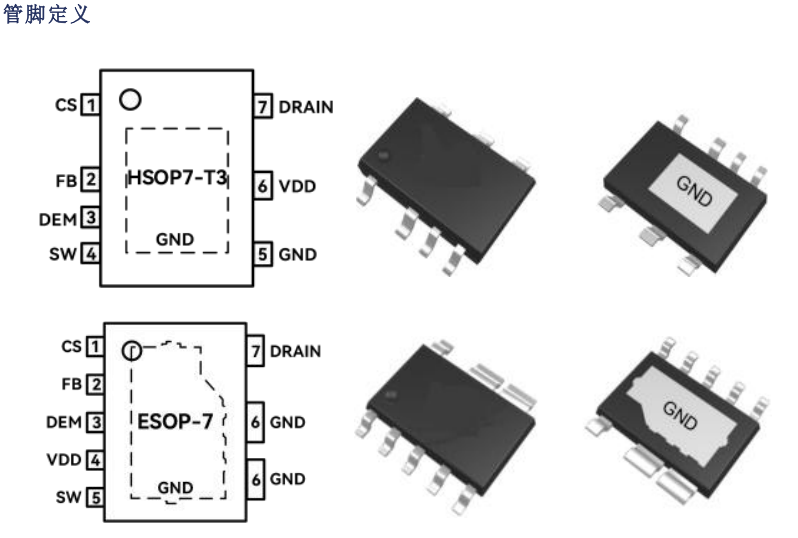

? 封装类型HSOP7 -T3， ESOP-7

产品描述

U8722XXG是一款集成E-GaN 的高频高性能准谐振模式交直流转换功率开关。芯片集成高压启动电路，可获得快速启动功能和超低的工作电流，实现小于30mW 的超低待机功耗。

芯片的工作频率最高可达220 kHz，可全范围工作在准谐振模式。芯片集成峰值电流抖动功能和驱动电流配置功能，可极大的优化系统EMI 性能。芯片内置Boost 供电电路，非常适用于宽输出电压的应用场景。

芯片集成有完备的保护功能，包括：VDD 欠压保护(UVLO)、VDD 过压保护(VDD OVP)、输入过压保护(LOVP)、输入欠压保护(BOP)、输出过压保护(DEM OVP)、异常过流保护(AOCP)、过载保护(OLP)、输出过流保护(SOCP)、内置过热保护(OTP)、前沿消隐(LEB)、CS 管脚开路保护等。
