实力耐打的开关电源芯片U6513BS

来源：查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2022-05-20 11:21:53【大中小】

在手机充电器的应用中，电池与充电器之间一般会通过一定长度的电缆相连，由此也将导致输送到电池端的电压产生一定的电压降。友恩开关电源芯片U6513BS恒压模式可调线损补偿（CDC），优化设计的动态响应性能，可满足手机充电器的要求。

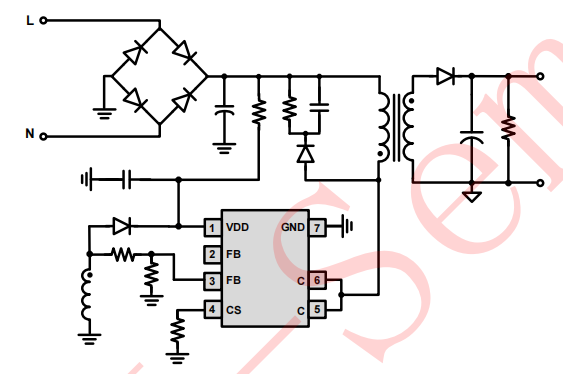

1653016119(1)

开关电源芯片U6513BS集成了单点失效保护，包括 FB 上拉电阻开路、FB 下拉电阻开路、FB 下拉电阻短路、输出二极管或者 SR 开路、输出二极管或者 SR 短路、变压器绕组短路、RCS 开路等保护。IC 的单点失效保护功能可以保证 IC 不损坏且输出不产生过压。

开关电源芯片U6513BS脚位说明：

1 VDD 芯片供电脚。

2、3 FB 系统反馈管脚。辅助绕组电压经电阻分压后送至 FB 管脚，用于CV 模式输出电压控制及 CC 模式输出电流控制。

4 CS 电流采样输入脚。

5-6 C 内置功率三极管集电极。

7 GND 芯片参考地。

开关电源芯片U6513BS主要特点：

● 内置超高压功率 BTJ

● 谷底开通、原边控制、系统效率高

● 多模式原边控制方式

● 优异的动态响应

● 集成动态三极管驱动电路

● 工作无异音

● 优化的 EMI 性能

● 恒流、恒压调整率小于 ±5%

● 超低待机功耗 <30mW

● CV模式可编程输出线压降补偿

● 内置完善的保护功能：

输出短路保护 (FB SLP)

逐周期限流保护（OCP)

前沿消隐 (LEB)

芯片过温保护 (OTP)

VDD 过压、欠压和箝位保护

输出过压保护功能 (FB OVP)

● SOP-7 封装

开关电源芯片U6513BS凭借出色的能耗比成为友恩半导体芯片家族中的佼佼者，也是ac/dc适配器芯片的热门之选，值得你留意和体验！
