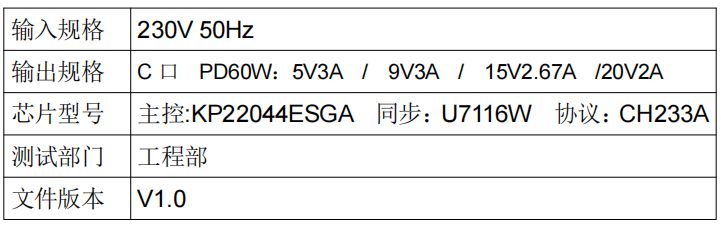

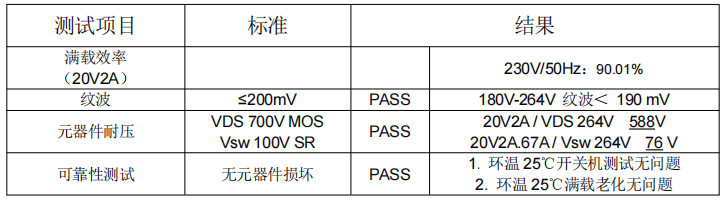

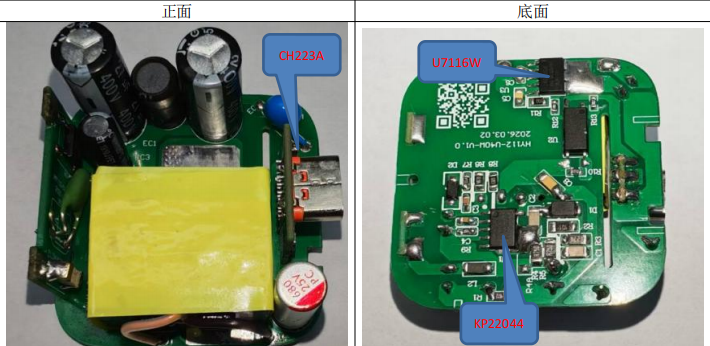

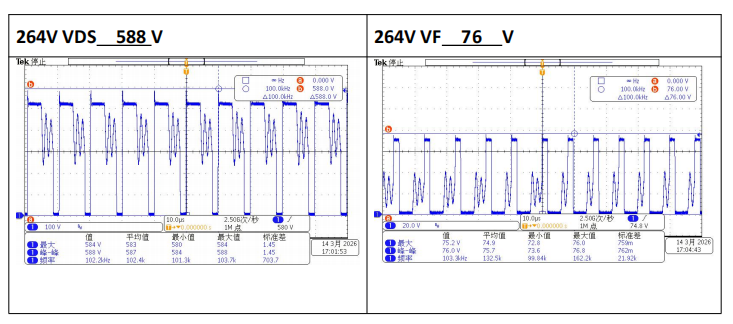

1.方案介绍及产品特色

KP2204X 是一款针对离线式反激变换器的高性能电流模式 PWM 转换芯片。芯片集成有高压启动电路,可以获得快速启动和超低待机的性能。芯片支持 9V-60V 的 VDD 供电,方便满足宽电压输出电源的要求。

KP2204X 芯片结合 CCM 模式，QR 模式，绿色节能模式和打嗝模式工作，全范围优化效率，实现待机功耗小于 30mW 等

KP2204X 集成有完备的保护功能，包括：VDD 欠 压保护 (UVLO) 、VDD 过压保护

(VDD OVP) 、输入 欠压保护 (BOP) 、输入过压保护 (LOVP) 、输出过压 保护 (OVP) 、输出欠压保护 (UVP) 、逐周期电流限 制 (OCP) 、 异 常 过 流 保 护 (AOCP) 、 过 载 保 护(OLP) 、 内置过热保护 (OTP) 、软启动 、前沿消隐 (LEB) 等。

1. 集成高压启动功能

2. 内置 700V GaN

3. 超低启动和工作电流，待机功耗 < 30mW

4. 高低压频率调制

5. 最高开关频率 130kHz in QR Mode

6 .最高 CCM 开关频率 100kHz @ Low Line Voltage

7. QR 模式托底开关频率 5kHz @ High Line Voltage

8.轻载降频和打嗝模式

9. VDD 供电范围 9V-60V，适合宽输出电压应用

10. 集成 EMI 优化技术

11. 外置精准输出 OVP/UVP 保护

12. 集成自恢复模式的保护功能:

13. VDD 过压/欠压保护 (VDD OVP/UVLO)

14. 输入过压/欠压保护 (LOVP/BOP)

15. 片内过热保护 (OTP)

16. 逐周期电流限制 (OCP)

17. 异常过流保护 (AOCP)

18.输出过载保护 (OLP)

19. 前沿消隐 (LEB)

20. 管脚开路保护 (CS/GND)
