LED驱动芯片U6113可节省高压启动电阻

来源：查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2023-04-10 10:18:32【大中小】

LED驱动芯片有效降低恒流拐点电压，LED应用面越来越广泛，LED驱动芯片产业规模也逐步扩大。LED驱动芯片U6113极大的简化了系统设计，成熟安全，优势也很明显：

1.采用BUCK电路构架，工作在临界导通模式，采用了DMOS自供电的专利技术可节省高压启动电阻。

2.提供了极为全面的自恢复保护功能，包含逐周期过流保护、开环保护、过温保护、CS电阻开短路保护和LED开短路保护等。

3.内置高压启动电路和极低的芯片功耗有助于较高的工作效率。在恒流模式下，电流和输出功率可通过CS脚的RS电阻进行调节。

LED驱动芯片U6113的应用：

在40V LED 输出电压下：175~265VAC：120mA，85~265VAC：100mA。

在60V LED 输出电压下：175~265VAC：100mA，85~265VAC：90mA。

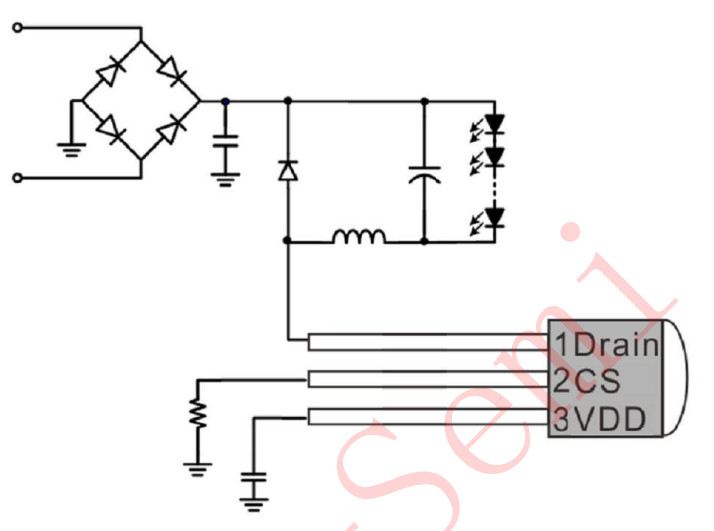

U6113应用图

LED驱动芯片U6113主要性能：

内部集成 550V高压MOSFET

±4%恒流精度

超低VDD工作电流

准谐振工作模式提高系统效率

无需辅助绕组

集成式高压电流源提高启动速度

集成式线电压补偿优化调整率

集成式过热功率补偿

内部保护功能:

LED 开路和短路保护

芯片过热保护

逐周期电流限制

前沿消隐

脚位悬空保护

VDD 脚欠压保护

极简封装：TO-92

选择和设计LED驱动电源时，选择合适的驱动芯片，能有效减少整个LED灯的维修次数，延缓LED的光衰。银联宝LED驱动芯片U6113符合这些要求！
