负端同步整流ic U7711可做5v2A、5v2.4A

返回列表 来源: 查看手机网址
扫一扫!负端同步整流ic  U7711可做5v2A、5v2.4A扫一扫!
浏览:- 发布日期:2022-05-16 11:05:30【

同步整流和肖特基整流,这两种整流管都可以看成一扇大门,电流只有通过了这扇门才能供负载使用。传统的肖特基整流技术是手动推门,需要使力,故而电流损耗要大些;而同步整流技术类似于感应门,走到跟前会自动开门,所以自然就没有什么损耗了。深圳银联宝科技的有多颗同步整流ic,今天重点推荐负端同步整流icU7711

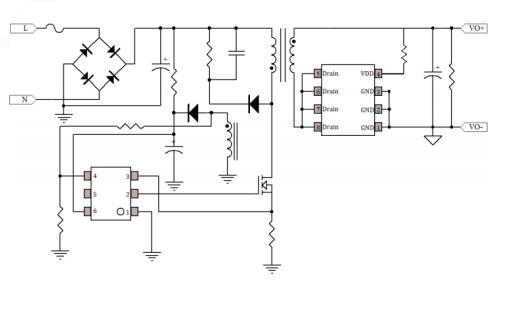

1652670406(1)

负端同步整流icU7711是一款用于替代反激变换器中副边肖特基二极管的低成本 高性能同步整流功率开关,内置超低导通阻抗功率 MOSFET 以提升系统效率。U7711支持 Low Side 配置,同时支持系统断续工作模式 (DCM) 和准谐振工作模式 (QR)

负端同步整流icU7711采用输出直接供电,无需辅助绕阻供电也无需 VDD 电容,简化了外围电路降低系统成本。U7711内部集成智能开通检测功能,可以有效防止断续工作模式(DCM)中由于Vds 振荡引起的SR误开通。

负端同步整流icU7711主要特点:

& 反激拓扑副边同步整流功率开关

& 支持断续工作模式 (DCM) 和准谐振工作模式(QR)

& <200uA 超低静态电流

& 内置 VDD 高压供电模块,无需 VDD 辅助绕组供电

& 内置 40V 功率 MOSFET

& 支持 Low Side 配置

& 智能开通检测功能防止误导通

& 精准的 SR MOSFET 关断控制

& <20nS 开通和关断延迟

& 封装信息 SOP-8

负端同步整流icU7711管脚名称:

123 GND P IC 参考地,同时也是内部功率 MOSFET 的源极

4 VDD P IC 供电脚

5678 Drain I 内置功率 MOSFET 漏极

电子技术的发展,使得电路的工作电压越来越低、电流越来越大。负端同步整流icU7711大大减少了开关电源输出端的整流损耗,从而提高转换效率,降低电源本身发热。有现货,高性价比,还在犹豫什么呢?!
