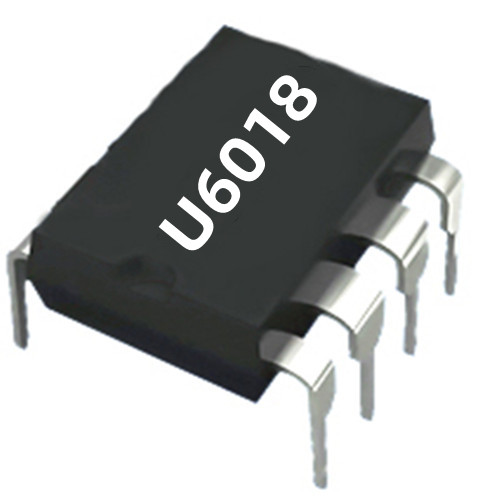

DIP-8 封装的电源管理ic引脚布局相对简单，信号传输路径较为直接，有利于减少信号传输过程中的干扰和延迟，适合于一些对电气性能要求不是特别苛刻的低频、低功率电路应用。电源管理ic U6018采用DIP-8封装，内置通用初级侧CC控制，简化了隔离电源设计，是一款高性能电流模式PWM电源开关，适用于离线反激式转换器应用。

电源管理ic U6018有U6018A和U6018B两款，在90~264Vac下，U6018A典型功率18W，U6018B典型功率24W；在175-264Vac下，U6018A典型功率25W，U6018B典型功率30W。通常应用于充电器和适配器、电机驱动电源上。

电源管理ic U6018主要特征：

▲ 支持DCM和CCM的原边恒流、副边恒压控制

▲ SEL悬空：副边恒压，输出过载重启

▲ SEL接电容：副边恒压&原边恒流，输出过载限流降压

▲ ±5% CC调控，±1% CV调控与快速动态响应

▲ CC算法补偿线路变化和变压器的电感容差

▲ ±1%恒压精度，±4恒流精度，待机功耗＜75mW

▲ 满载固定65KHz开关频率，轻载Burst Mode

▲ 绿色省电模式，优化的环路控制，启动和工作电流

▲ 集成抖频功能优化EMI

▲ 集成线电压、电感恒流补偿技术

▲ 集成多项保护功能：

VDD欠压保护（UVLO）

VDD过压保护（OVP）

过热保护（OTP）

逐周期电流限制过载保护（OLP）

前沿消隐（LEB）

CS管脚开路保护

在集成电路开始工作之前，电源管理ic U6018只消耗启动电流（典型的2uA），这允许使用一个大值的启动电阻来最小化功率损耗，而通过启动电阻的电流从高压直流总线给VDD保持电容器充电。当VDD达到VDD_ON（典型的21V)时，U6018X开始切换，ic工作电流增加到1.2 mA（典型）。在变压器的辅助绕组控制VDD电压之前，保持电容器继续供应VDD。当ic进入突发模式时，ic工作电流将进一步下降，从而可以达到小于75 mW的备用功率。

DIP-8 封装的制造工艺相对成熟，成本较低。同时，由于其引脚间距较大，对焊接工艺的要求相对较低，无论是人工焊接还是采用自动化焊接设备，都能够比较容易地完成焊接操作，选择电源管理ic U6018，可进一步降低生产成本！
