不试不知道!开关电源芯片U6205D居然如此好用
开关电源芯片U6205D支持DCM和CCM的原边恒流、副边恒压控制,适用于离线反激式转换器应用。推荐输出功率(90-64Vac)20W、(175-264Vac)24W。同时也支持作为OB2538、CR5229的替换料。具体脚位如下:

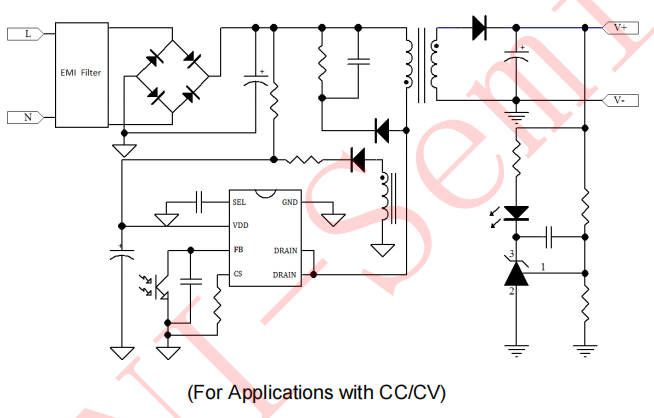

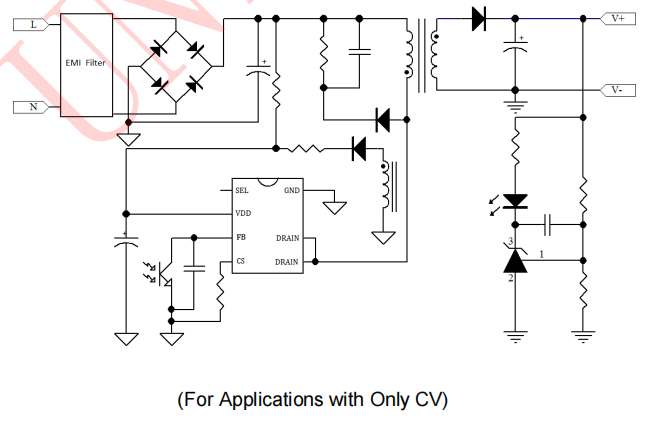

1 SEL 功能复用管脚。横流恒压输出应用时,推荐连接典型值为 10-47nF 电容到 GND 管脚;恒压输出应用时,此管脚悬空。
2 VDD 芯片供电管脚。
3 FB 系统反馈管脚。辅助绕组电压经电阻分压后送至 FB 管脚,用于CV 模式输出电压控制及 CC 模式输出电流控制。
4 CS 电流采样输入脚。
5、6 DRAIN 内部功率 MOSFET 漏极。
7 GND 芯片参考地。
开关电源芯片U6205D两种工作模式——DCM和CCM:
1、CCM连续导通模式:在一个开关周期内,电感电流从不会到0。通俗来讲就是电感“从不复位”,意味着在开关周期内电感磁通量从不为0,功率管闭合后,电感中还有电流流过。
2、DCM非连续导通模式或者叫断续导通模式:在一个开关周期内,电感电流总会会到0。通俗来讲就是电感被“适当复位”,功率管闭合后,电感中电流为0。
开关电源芯片U6205D两种工作模式比较:
1、DCM模式功耗较低,DCM转换效率较高,属于完全转换。
2、工作于DCM模式下,输出电流的纹波比CCM的要大。
3、工作于DCM模式,在电感电流为0时,会产生振荡现象。
4、工作于CCM模式,输出电压与负载电流无关。当工作于DCM模式,输出电压受负载影响,为了控制电压恒定,占空比随着负载电流变化而变化。
开关电源芯片U6205D内置通用初级侧CC控制,简化了隔离电源设计,需要对输出进行CC调节。带有混洗的PWM开关频率固定为65KHz,并调整到很窄的范围。 该芯片具有内置绿色和突发模式控制,可实现轻载和零载,实现低于75mW的待机功耗。
