5v2.4a电源芯片U6773V电磁兼容性强节能耐用
电磁兼容性强的芯片能够在复杂电磁环境中正常工作，不会受到外部电磁干扰的影响，从而保证设备的稳定性和可靠性；还能够减少因电磁干扰导致的硬件故障和维修需求，从而延长设备的使用寿命。5v2.4a充电器ic U6773V电磁兼容性较强，而且具有节能环保特性，外围电路也很简单，适合应用在充电器、适配器等领域。
5v2.4a充电器ic U6773V是高精度原边反馈控制（PSR）恒流恒压（CC/CV）控制器。应用灵活性价比高，最大限度地减少了系统元件的数目，用频率调制方法来提高系统效率和减小电磁干扰。且系统效率轻松达到六级能效，还内置线缆压降补偿，由此取得良好的负载调整率。

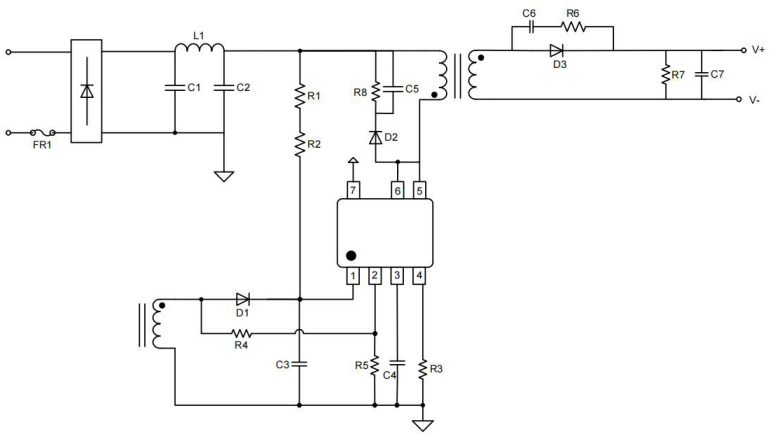

5v2.4a充电器ic U6773V采用内置MOS SOP-7封装，管脚名称为：
1 VCC 输入芯片电源
2 FB系统反馈管脚。辅助绕组电压经电阻分压后送至FB管脚，用于CV模式输出电压控制及CC模式输出电流控制
3 CPC 连接到GND的输出电缆补偿
4 CS 电流采样输入管脚
5、6 Drain 内部功率管的漏极
7 GND P 芯片参考地
5v2.4a充电器ic U6773V内置电压降极低的功率MOSFET以提高电流输出能力，提升转换效率并降低芯片温度。处于开关工作模式，只适用于DCM和QR工作模式的开关电源系统。当芯片检测VDET<-400mV，控制器驱动功率MOSFET开启；当芯片检测到功率MOSFET流过的电流降低到阈值-10mV时，控制器驱动功率MOSFET关闭。
5v2.4a充电器ic U6773V在轻载情况下，控制器通过降低开关频率来很好的调节和提高效率，在空载情况下，满足待机功耗在70mW以内。当输出短路时，控制器可以使开关频率箝位在16KHz，能够提高系统的可靠性！
