    12W系列 5V2.4A能效六级方案


    效率满足六级能效要求
    内置650V 功率MOSFET
    自动补偿输入电压.电感感量变化,实现高精度
    多模式PSR 控制提高可靠性和效率
    内置软启动,启动电流,管脚浮空保护

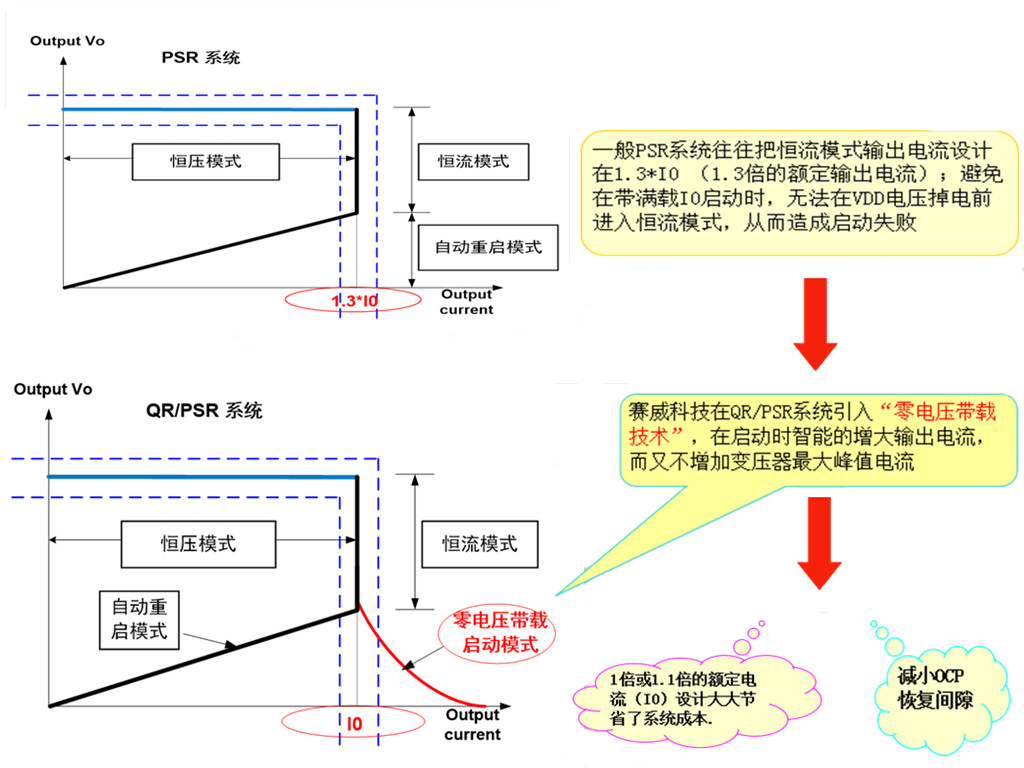

    零电压带载启动减小OCP恢复间隙
    逐周期电流限制, 内置前沿消隐
    ±5%恒压恒流精度
    内置反馈脚(FB)短路保护

    全国服务热线:13316805165
    在线咨询

    产品展示

    银联宝科技 AC-DC开关电源方案选型表
    产品型号

    <超链接>

    电路拓补 功率管耐压 (V) 导通电阻(Ω) 待机功耗 (mW) IC大输出功率(W) 工作频率(KHZ) 典型应用 封装
    U6117D    原边反馈/内置MOSFET
    600 BJT 75 12W 60 12V 1.0A  DIP-8
    SF6773V  原边反馈/内置MOSFET
    650 2.5 Ω 75 13W 40--120 5V  2.4A  SOP-7
    SF5938S 原边反馈/内置MOS 600 3.8 Ω 75 15W 40--70 12V  1.0A DIP-7/8
    SF5539/H 边反馈/内置MOSFET
    600 3.8 Ω 75 15W 50/ 65 9V 1.5A DIP-7/8
    SF1538 副边反馈/内置MOSFET
    600 2.2 Ω <300 15W  可调 12V 1.0A DIP-8
    SF1539 副边反馈/内置MOSFET
    600 / <300 15W 50 24V 0.5A  DIP-8
    SF1539HT 副边反馈/内置MOSFET
    600 3.8Ω <300 15W  65 24V 0.5A  DIP-8
    SF5928S 原边反馈/内置MOSFET 600 3.8Ω <100 15W 40--70 5V 2.0A  DIP-7/8

    sf6773v

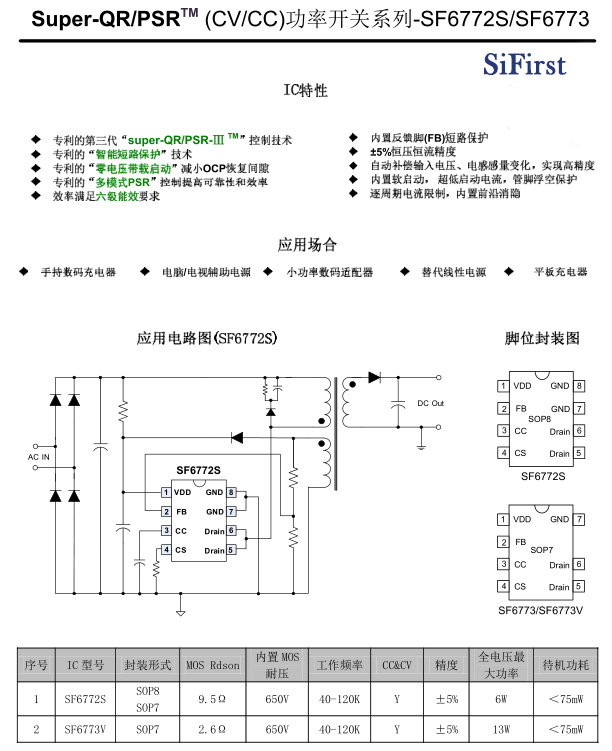

    电路图





    SF6773V 5V/2.4A常规测试数据(满足六级能效)


    1

    特性

    2

    平均待机功虚: 55 mW

    3

     平均效率: 84.37%



    4

    5

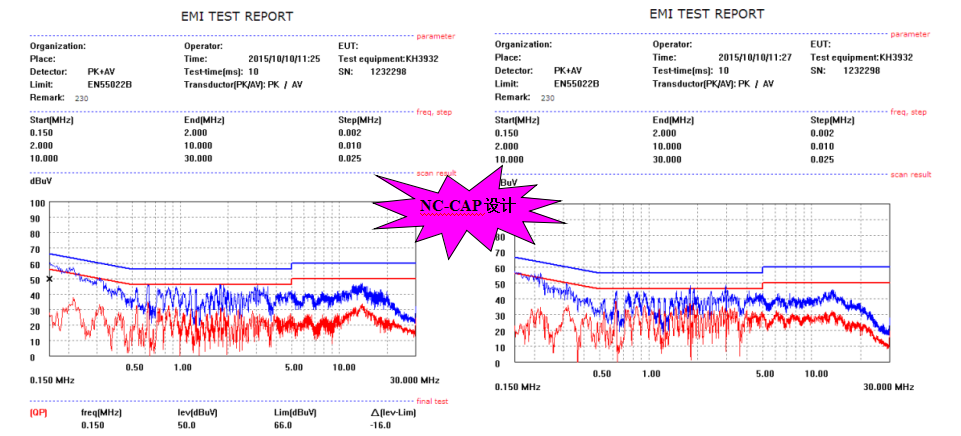

    EMI 传导


    6
