| 银联宝科技AC-DC开关电源方案选型表 | ||||||||
|
产品型号 <超链接> |
电路拓补 | 功率管耐压(V) | 导通电阻(Ω) | 待机功耗(mW) | IC大输出功率(W) | 工作频率(KHZ) | 典型应用 | 封装 |
| U6315B |
原边反馈/内置三极管 |
700 | BJT | ＜75 | 7.5W | 40--70 | 5V 1.5A | SOP-7 |
| SF5926S |
原边反馈/内置MOSFET |
600 | 9.5 Ω | ＜100 | 9W | 40--70 | 5V1.5A | DIP-8 |
| U6315A |
原边反馈/内置三极管 |
700 | BJT | ＜75 | 10W | 40--70 | 5V 2.0A | SOP-7 |
| U6117SA |
原边反馈/内置MOSFET |
600 | 4.2Ω | ＜75 | 10W | 60 | 5V 2.0A | SOP-8 |
| SF6773V |
原边反馈/内置MOSFET |
650 | 2.5Ω | ＜75 | 13W | 40-120 | 12V2.A | SOP-7 |

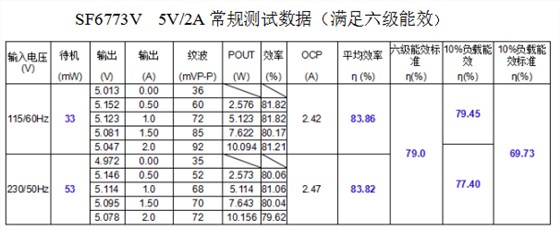

SF6773V 5V/2A常规测试数据（满足六级能效）
特性
平均待机功虚: 55 mW
平均效率: 84.37%
EMI数据
12W系列 5V2.4A能效六级方案
10W系列 5V2A能效六级方案
5V1.5A能效六级方案
18W系列12V1.5A能效六级方案
24W系列 12V2A能效六级方案
