| 银联宝科技AC-DC开关电源方案选型表 | ||||||||
|
产品型号 <超链接> |
电路拓补 | 功率管耐压(V) | 导通电阻(Ω) | 待机功耗(mW) | IC大输出功率(W) | 工作频率(KHZ) | 典型应用 | 封装 |
| U6117D |
原边反馈/内置MOSFET |
600 | BJT | ＜75 | 12W | 60 | 12V1.0A | DIP-8 |
| SF6773V |
原边反馈/内置MOSFET |
650 | 2.5Ω | ＜75 | 13W | 40--120 | 5V2.4A | SOP-7 |
| SF5938S | 原边反馈/内置MOS | 600 | 3.8Ω | ＜75 | 15W | 40--70 | 12V1.0A | DIP-7/8 |
| SF5539/H |
副边反馈/内置MOSFET |
600 | 3.8Ω | ＜75 | 15W | 50/65 | 9V1.5A | DIP-7/8 |
| SF1538 |
副边反馈/内置MOSFET |
600 | 2.2Ω | ＜300 | 15W | 可调 | 12V1.0A | DIP-8 |
| SF1539 |
副边反馈/内置MOSFET |
600 | / | ＜300 | 15W | 50 | 24V0.5A | DIP-8 |
| SF1539HT |
副边反馈/内置MOSFET |
600 | 3.8Ω | ＜300 | 15W | 65 | 24V0.5A | DIP-8 |
| SF5928S | 原边反馈/内置MOSFET | 600 | 3.8Ω | ＜100 | 15W | 40--70 | 5V2.0A | DIP-7/8 |

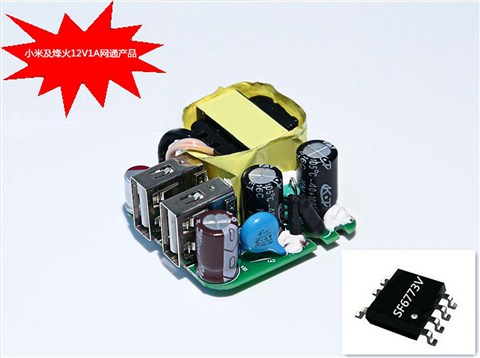

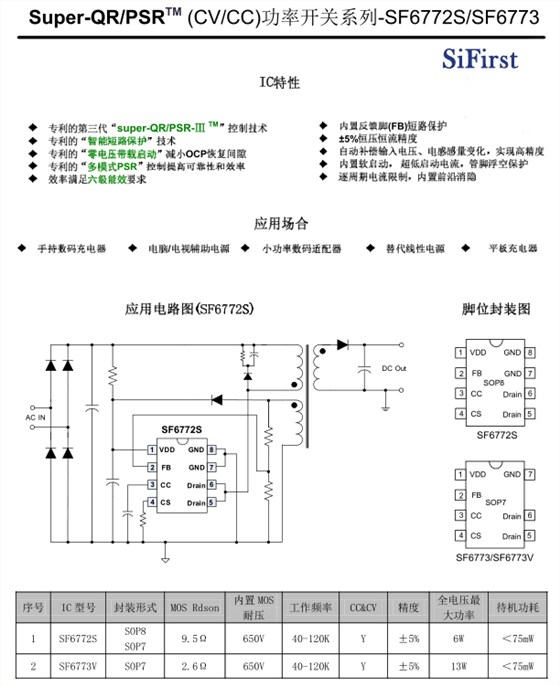

电路图
SF6773V 5V/2.4A常规测试数据（满足六级能效）

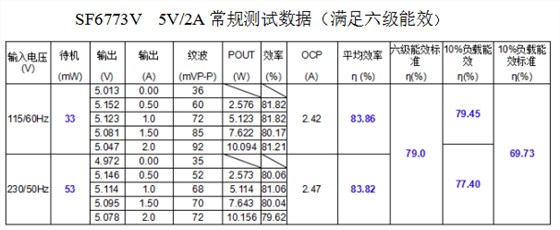

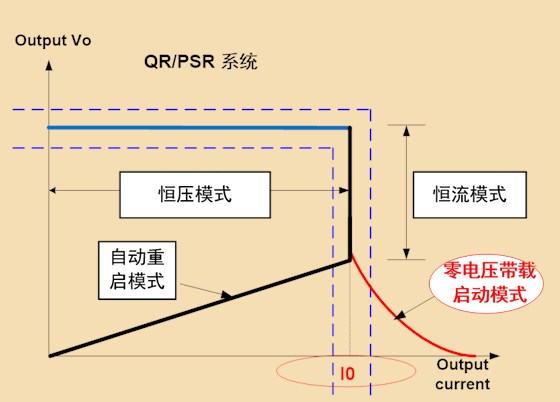

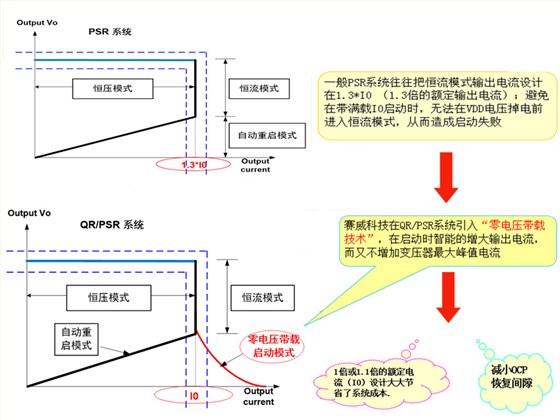

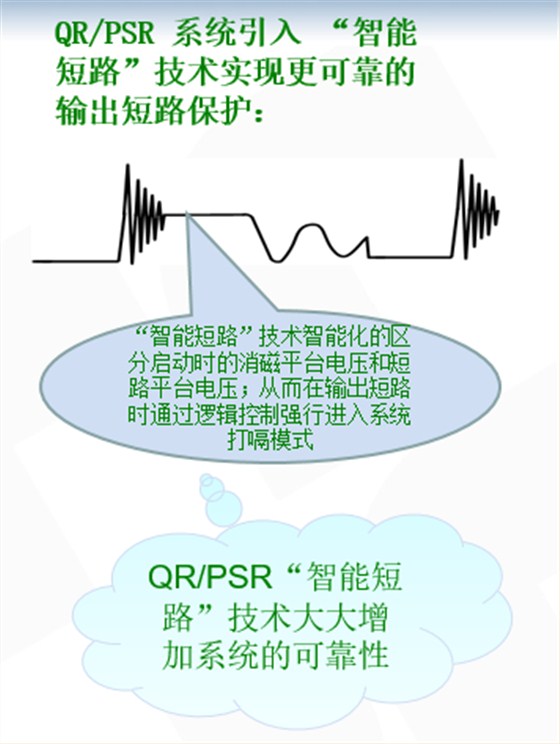

特性
平均待机功虚: 55 mW
平均效率: 84.37%

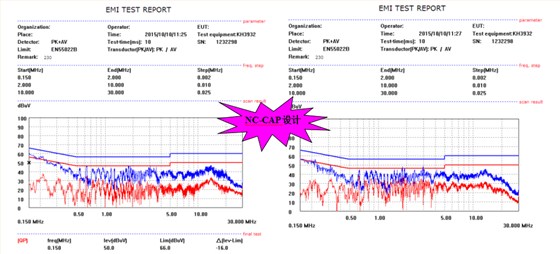

EMI传导
10W系列 5V2A能效六级方案
5V1.5A能效六级方案
10W系列5V2A能效六级方案
18W系列12V1.5A能效六级方案
24W系列 12V2A能效六级方案
副边15W开关电源芯片 SF5539H
副边50W开关电源芯片 SF5773
副边15W开关电源芯片 U6203D
