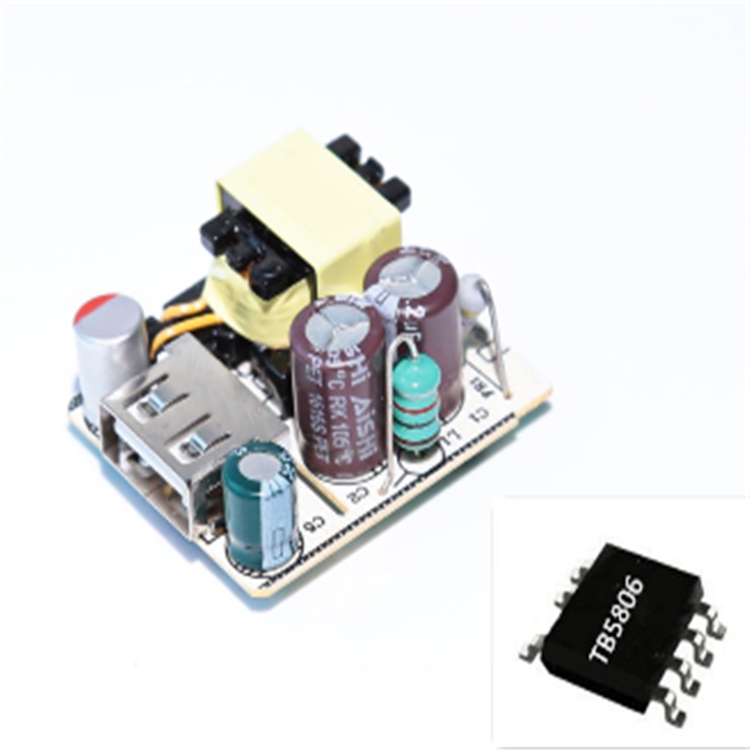

本文设计了一种应用于AC／DC开关电源芯片TB5806的电路图。该电路输入电压范围110V～220V，输出电压5V，10V，12V。本开关电源芯片外围简单，无光耦，无431，输出电压的稳定，电路结构简单的特点。
开关电源芯片TB5806是一款高性能准谐振（QR）初级侧调节（PSR）PWM电源开关，具有高精度CV / CC控制，是充电器应用的理想选择。
在CV模式下，TB5806采用多模QR控制，采用AM（幅度调制）模式和（调频）FM模式混合，提高系统效率和可靠性。在CC模式下，IC使用PFM控制线路和负载CC补偿。IC可以实现快.速动态响应。内置的电缆压降补偿（CDC）功能可提供出色的CV性能。
TB5806集成了欠压锁定（UVLO），VDD过压保护（VDD OVP），逐周期限流（OCP），短路保护（SLP），片上热关断，VDD钳位等功能和保护功能。
开关电源芯片TB5806的特征：
1.内置700V电源BJT
2.高谐效准谐振初级侧调节（QR-PSR）控制
3.多模PSR控制，快.速动态响应
4.内置动态基础驱动器
5.音频无噪音操作
6.±4％CC和CV调节
7.低待机功率70mW
8.CV模式下的可编程电缆压降补偿（CDC）
9.内置交流线路和负载CC补偿
10.采用SOP-7封装
AC／DC开关电源芯片TB5806的电路图就简单的介绍到这里，有兴趣了解这颗芯片的话，赶紧联系银联宝科技。免费提供样品测试
本文设计了一种应用于AC／DC开关电源芯片TB5806的电路图。该电路输入电压范围110V～220V，输出电压5V，10V，12V。本开关电源芯片外围简单，无光耦，无431，输出电压的稳定，电路结构简单的特点。
开关电源芯片TB5806是一款高性能准谐振（QR）初级侧调节（PSR）PWM电源开关，具有高精度CV / CC控制，是充电器应用的理想选择。
在CV模式下，TB5806采用多模QR控制，采用AM（幅度调制）模式和（调频）FM模式混合，提高系统效率和可靠性。在CC模式下，IC使用PFM控制线路和负载CC补偿。IC可以实现快.速动态响应。内置的电缆压降补偿（CDC）功能可提供出色的CV性能。
TB5806集成了欠压锁定（UVLO），VDD过压保护（VDD OVP），逐周期限流（OCP），短路保护（SLP），片上热关断，VDD钳位等功能和保护功能。
开关电源芯片TB5806的特征：
1.内置700V电源BJT
2.高谐效准谐振初级侧调节（QR-PSR）控制
3.多模PSR控制，快.速动态响应
4.内置动态基础驱动器
5.音频无噪音操作
6.±4％CC和CV调节
7.低待机功率70mW
8.CV模式下的可编程电缆压降补偿（CDC）
9.内置交流线路和负载CC补偿
10.采用SOP-7封装
AC／DC开关电源芯片TB5806的电路图就简单的介绍到这里，有兴趣了解这颗芯片的话，赶紧联系银联宝科技。免费提供样品测试
