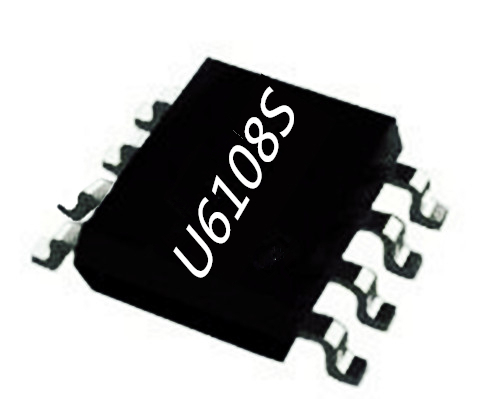

    U6108S开关电源芯片


    可支持断续模式、连续模式的原边恒流技术
    ±5% 恒流精度;±1%恒压精度
    待机功耗<75mW
    固定 65KHz 开关频率
    绿色省电模式和打嗝模式工作

    全国服务热线:400-778-5088
    在线咨询

    U6108S开关电源芯片

    U6108S开关电源芯片是一种高性能的电流模式PWM离线反激变换器电源开关应用。
    U6108S开关电源芯片内部具有高精度 65kHz 开关频率振荡器,且带有抖频功能可优化 EMI 性能。芯片采用绿色节能模式和打嗝模式工作,可以保证小于 75mW 的待机功耗。
    U6108S集成有完备的保护功能,包括:VDD 欠压保护(UVLO)、VDD 过压保护(OVP)、 逐周期电流限制、短路保护(SCP)、过载保护(OLP)、过热保护、软启动、VDD 箝位和 CS 管脚开路保护等。

    U6108S开关电源芯片特点:
    可支持断续模式、连续模式的原边恒流技术
    ±5% 恒流精度;±1%恒压精度
    待机功耗<75mW
    固定 65KHz 开关频率
    绿色省电模式和打嗝模式工作
    启动和工作电流
    集成抖频功能优化 EMI
    集成内部斜率补偿的电流模式控制
    集成线电压和电感量补偿的恒流技术
    集成自恢复模式的保护功能

    U6108S开关电源芯片的脚位分析:
    1脚是VDD IC电源引脚。2脚是 GND IC的接地。3脚是FB反馈引脚。 通过将光电耦合器连接到该引脚来实现环路调节。PWM占空比由该引脚电压和引脚4上的电流检测信号决定。4 CS电流检测输入引脚。5、6、7、8 脚是Darin功率MOSFET漏极。
    U6108S开关电源芯片推荐输出功率(1)85-265Vac:18W,175-265Vac:24W。U6108S开关电源芯片芯片应用:充电器和适配器、电机驱动电源。

    U6108S应用简图

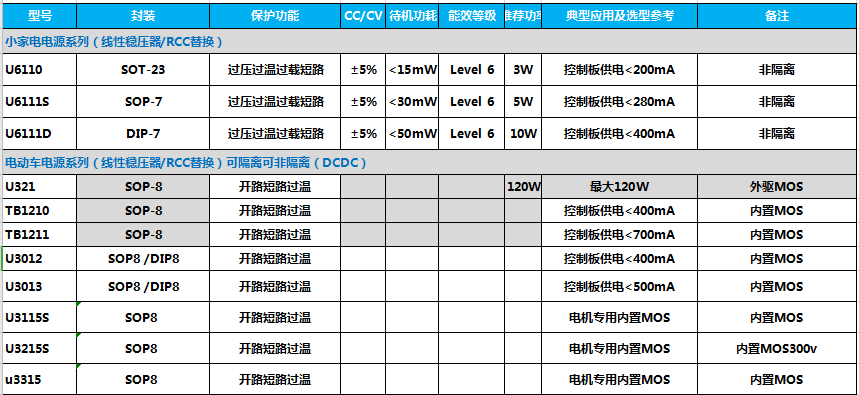

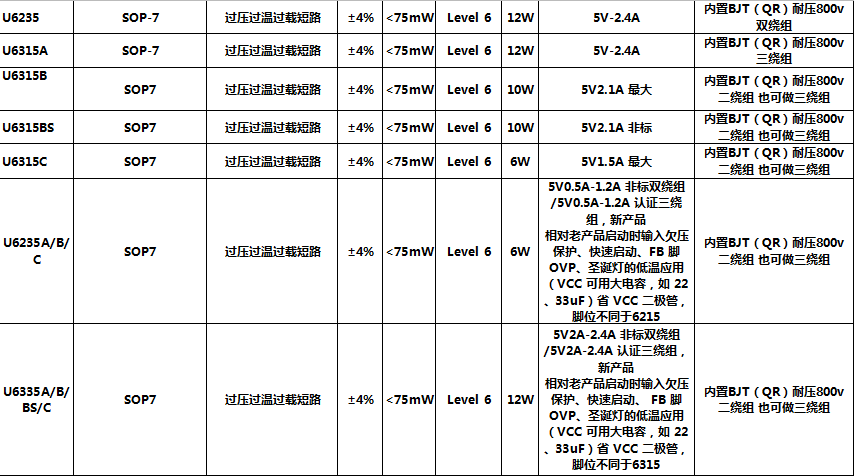

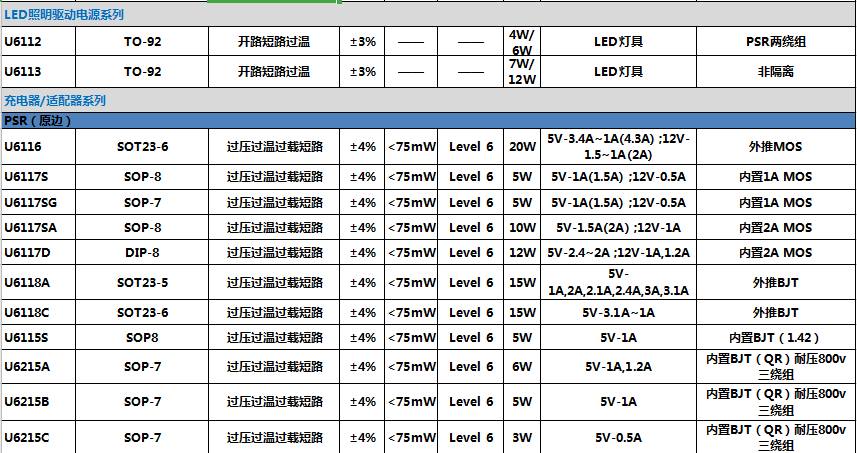

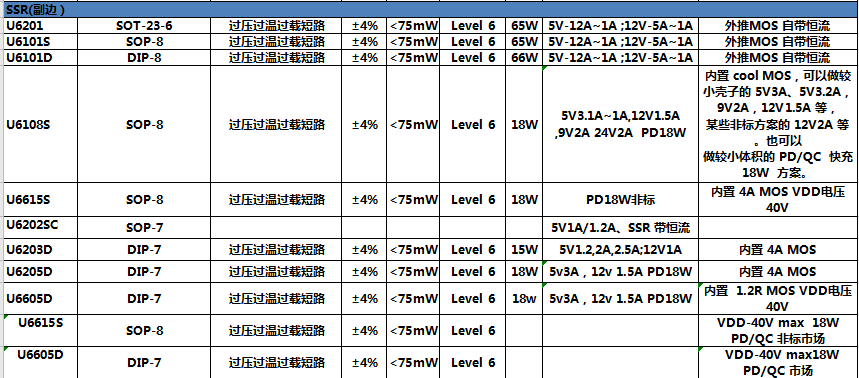

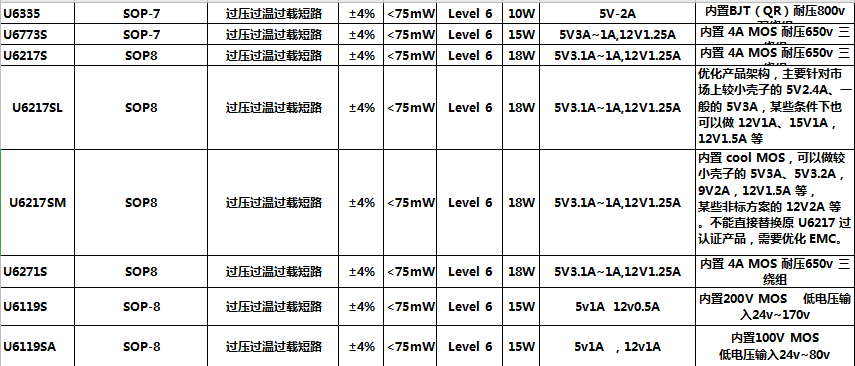

    友恩选型表1

    友恩选型表5

    友恩选型表4

    友恩选型表3

    友恩选型表2
