    TB1211电源管理芯片


    集成 650V 高压启动电路
    多模式控制、无异音工作
    支持降压和升降压拓扑
    默认 12V 输出(FB 脚悬空)
    良好的线性调整率和负载调整率

    全国服务热线:400-778-5088
    在线咨询


    TB1211电源管理芯片

    TB1211电源管理芯片产品描述:

    TB1211电源管理芯片是一款高性能低成本PWM控制功率器,适用于离线式小功率降压型应用场合,外围电路简单、器件个数少。同时产品启动模块内置高耐压MOSFET可提高系统浪涌耐受能力。
    与传统的PWM功率开关不同,TB1211电源管理芯片内部无固定时钟驱动 MOSFET,系统开关频率随负载变化可实现自动调节。同时芯片采用了多模式PWM控制技术,有效简化了外围电路设计,提升线性调整率和负载调整率并系统工作中的可闻噪音。此外,芯片内部峰值电流检测阈值可跟随实际负载情况自动调节,可以有效降低空载情况下的待机功耗。
    TB1211电源管理芯片集成有完备的带自恢复功能的保护功能:VDD 欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护和 VDD过压保护等。

    电源管理芯片TB1211主要特点:
    集成 650V 高压启动电路
    多模式控制、无异音工作
    支持降压和升降压拓扑
    默认 12V 输出(FB 脚悬空)
    待机功耗低于 50mW
    良好的线性调整率和负载调整率
    集成软启动电路
    内部保护功能:
    过载保护 (OLP)
    逐周期电流限制 (OCP)
    输出过压保护 (OVP)
    VDD 过压、欠压和电压箝位保护

    电源管理芯片TB1211工作原理:
    1.供电启动:TB1211芯片供电管脚VDD,同时作为输出电压反馈端(FB 悬空时)。典型应用中 VDD 电容推荐采用 1uF 陶瓷电容
    2.供电(维持):为了节能,启动电阻都比较大,单靠电阻电容不能提供维持芯片正常工作所需的电流,所以要在高频变压器上设一个供电绕组给芯片供电。芯片一旦启动工作,该绕组的输出电压就为芯片提供持续的电源。
    3.开关管驱动:芯片一旦启动工作,Drain脚便驱动开关管导通或截止,各输出绕组便有电压输出。
    4.开关管电流检测:开关管源极接一个电流采样电阻,采样电压送到芯片CS脚,当电流达到设计的大值时,CS脚电压大于芯片内部设定的基准电压,Drain脚电压变低,关断开关管。

    5.输出电压反馈:输出电压的变化经光藕反馈到芯片FB脚,控制占空比。

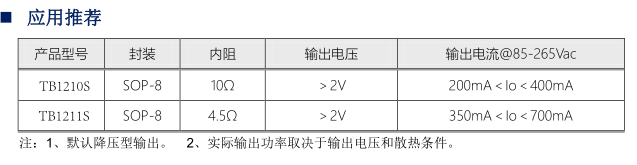

    TB1211应用推荐

    TB1211应用简图

    友恩选型表1

    友恩选型表5

    友恩选型表4

    友恩选型表3

    友恩选型表2
