在国内如何选择电源IC?

返回列表 来源: 查看手机网址
扫一扫!在国内如何选择电源IC?扫一扫!
浏览:- 发布日期:2017-12-14 11:02:41【

      选择电源IC不仅仅要考虑满足电路性能的要求及可靠性,还要考虑它的体积、重量、延长电池寿命及成本等问题。这里给出一些选择基本原则以及推荐
①采用LDO的佳条件
当要求输出电压中纹波、噪声特别小的场合,输入输出电压差不大,输出电流不大于100mA时采用微功耗、低压差(LDO)线性稳压器是合适的,适合大多数便携式产品应用
②需负电源时尽量采用电荷泵
便携式仪器中往往需要负电源,由于所需电流不大,采用电荷泵IC组成电压反转电路为简单,若要求噪声小或要求输出稳压时,可采用带LDO线性稳压器的电荷泵IC
③不要追求高精度、功能全的新器件
电源IC的精度一般为±2%~±4%,精度高的可达±0.5%~±1%,要根据电路的要求选择合适的精度,这样可降低生产成本。功能较全的器件价格较高,所以无需关闭电源功能的或产品中无微处理器(μP)或微控制器(μC)的则无需选择带关闭电源功能或输出电源工作状态信号的器件,这样不仅可降低成本,并且尺寸更小。
④不要“大马拉小车”
     电源IC主要的三个参数是,输入电压VIN、输出电压Vo及大输出电流Iomax。根据产品的工作电流来选择:较合适的是工作电流大值为电源IC大输出电流Iomax的70~90%。

5812

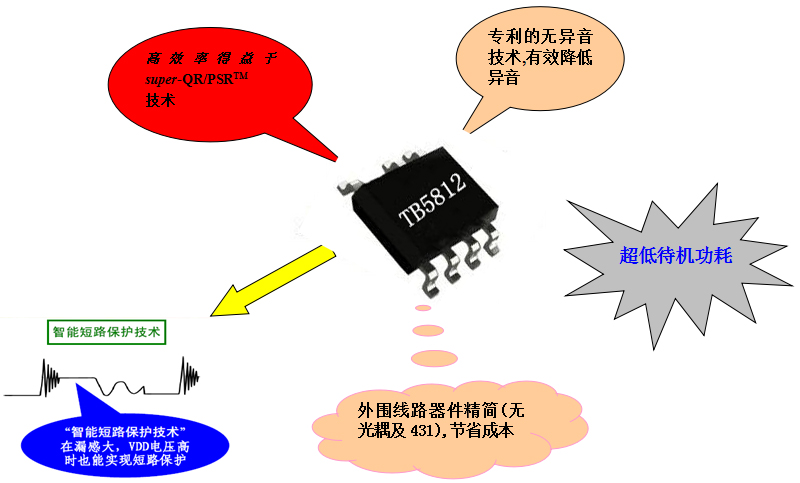

    银联宝科技在电源方案上出入典型的IC,例如:开关电源芯片TB5812A,是一款采用数字逻辑控制、专为智能手机级网络产品、小型便携设备供电而设计的高性能、PSR(源边反馈)单片开关电源控制器;内建700V功率开关管、大功率12W、的CV/CC(恒流/恒压)数字逻辑控制电路将传统反馈环路路上的光耦和TL431及其相关器件省去,采用高集成度的设计,将一个高性能的功率开关管和数字控制逻辑电路整合到一个封装内,将各种保护电路集于一身,使外围元器件降到少,节省外围系统成本。TB5812A可以很简单设计成一个典型的反激式开关变换器,专利的驱动技术提升功率管的耐压同时达到优异的转换能效。
    TB5812A主要特点
内置710V功率开关管
PSR(源边)控制模式,省去光耦、TL431及环路器件;
精确的CC/CV(恒压/恒流)数字逻辑控制电路
迟滞型的OTP(过温保护)电路
优化的驱动电路提高转换效率,满足5级能效;
采用SOP-7封装,让高低压PIN脚绝缘间距更
No Load Consumption(待机功耗)<75mw;
低电磁干扰(EMC)允许使用更简单的EMC仰制电路;
丰富的保护电路让产品工作更可靠;
QR(准谐振)工作模式。

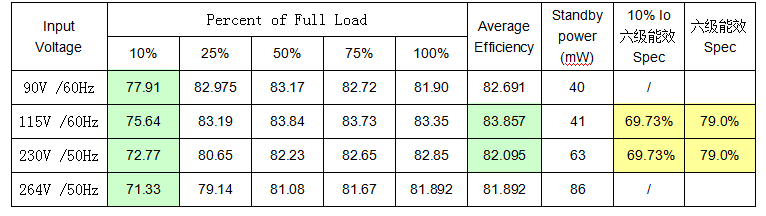

TB5812 5V/2A常规测试数据(满足六级能效)

5812数据


      当今世界,人们的生活已是片刻也离不开电子设备。深圳市银联宝电子科技有限公司以电源方案服务中小功率电源厂家,根据客户需求开发电源方案、定制方案。同时通过与电源网,半导体行业精英的技术交流为中小电源厂提供行业前瞻性的产品技术走向,工厂应用工程师的培训等服务,与客户进行紧密配合,优异的服务得到非常好的市场效果和优良的行业信誉。 欢迎拨打我们的免费热线400-778-5088,官网:www.szelanpo.com
