小体积 5V 2.4A六级能效电源方案

返回列表 来源: 查看手机网址
扫一扫!小体积 5V 2.4A六级能效电源方案扫一扫!
浏览:- 发布日期:2018-02-26 10:13:25【

小体 5V 2.4A六级能效源方案

TB6812是一款恒压、恒流的原边反馈控制芯片,内置650V的功率MOSFET,广泛应用于功率线式充电

TB6812 采用调幅控制调频控制相结合,提高系统的效率和可靠性。恒流流输出模式中,芯片采用调频控制式,同了线电压和负载电的恒流补偿。TB6812可作无异音,同时保优异的动态性能;采用特有的输出线损补偿技术,可以有效的 补偿输出电流在输出线上的损耗压降。TB6812具有多重保护功能,包括开路保护,VDD过压/欠/钳位保护,短路保护、片过温保护等功能。

TB6812是联宝新一代的恒压、恒流控制芯片,优化了动态响应和驱动等性

TB6812 型系统原理图 / PCB DEMO如下:











5V 2.4A 测试据:

 机功耗测试


效率测

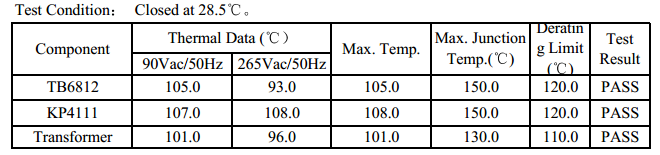

     温升测试
