无需任何次级采样和控制电路简化外围降低成本开关电源芯片3783

返回列表 来源: 查看手机网址
扫一扫!无需任何次级采样和控制电路简化外围降低成本开关电源芯片3783扫一扫!
浏览:- 发布日期:2021-10-29 14:10:41【

友恩3783是一款应用于原边采样和控制的高性能开关电源芯片。其内置功率 BJT,可用于 10W 以内的离线式开关电源产品。3783开关电源芯片工作于恒流模式时采用 PFM 的控制方式,而工作于恒压模式时采用 PWM+PFM 的控制方式,从而可以获得高精度的恒压恒流控制效果,且无需任何次级采样和控制电路。

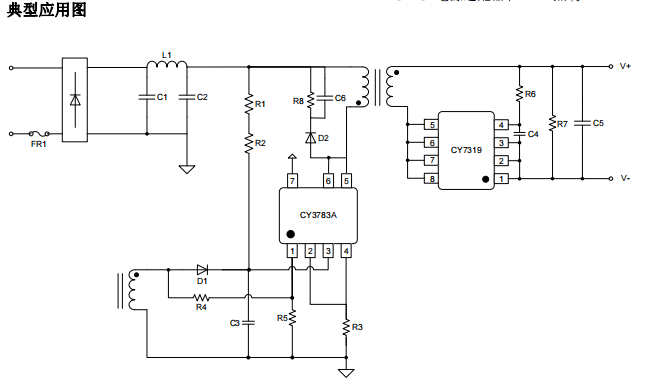

3783

友恩开关电源芯片3783特点

原边控制无需光耦及次级控制电路

PWM+PFM 多模式混合控制

内置 800V 功率 BJT

全电压范围内±4%恒压精度及高恒流精度

典型应用下空载功耗<75mW @230V

内置软起电路

内置输出线补

内置频率抖动

超低启动功耗(< 5uA?

内置过流保护,过压保护,短路保护,过温保护等多种保护功能

逐周期电流限制

动态三极管基极驱动

适用功率 10W

SOP7 封装

友恩开关电源芯片3783应用领域

手机电池充电器

AC/DC 电源适配器和 LED 照明

同时,友恩开关电源芯片3783还内置了输入线电压补偿以及输出线缆补偿,从而可以获得更好的电压和电流调整率。3783内置了大量的补偿以及保护功能,从而简化了外围电路,利于 PCB 布局及 EMI 设计,提高了方案的可靠性,降低了方案成本。
