同步整流芯片 JSTR9110的特性和工作模式简介

来源：查看手机网址

扫一扫!

扫一扫!

浏览：- 发布日期：2021-10-27 14:44:37【大中小】

同步整流控制IC JSTR9110采用多样化VCC供电技术，在不需要辅助绕组供电的情况下，能保证AC-DC控制器在多种输出电压条件下，芯片VCC供电都会不出现欠压。

1. 兼容DCM、CCM和QR反激转换器

2. 输出电压直接供给VCC

3. 150uA低静态电流

4. 4.5A驱动电流保证MOSFET快速关断

5. 支持最大200kHz 开关频率

6. 支持低输出电压工作

7. 采用SOP8封装形式

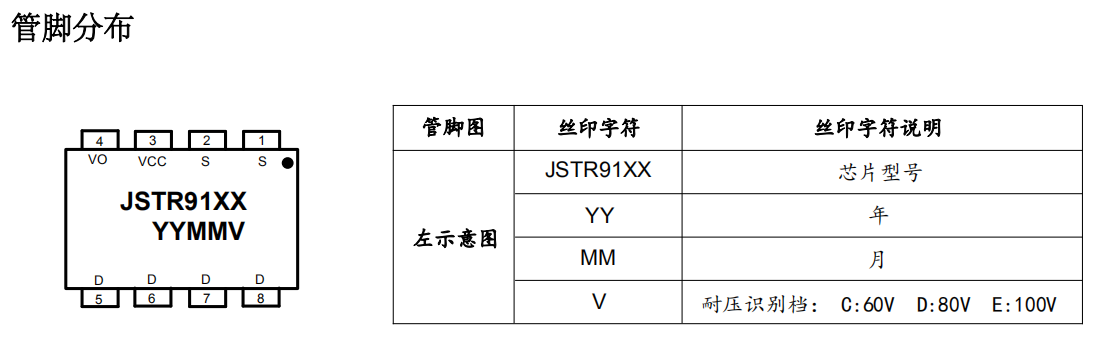

1.2脚 S 芯片接地管脚（GND）

3 脚VCC电源，VCC 和 GND 之间接电容

4 脚VO检测输出电压，给 VCC 供电

5、6、7、8 脚D 漏极电压检测脚

同步整流控制IC JSTR9110应用范围：

l 移动设备充电器

l 适配器

l 反激转换器

同步整流控制IC JSTR9110当VCC降低到VUVLO2以下时，电路处于睡眠模式，MOSFET不会被打开。在系统上电后的一段时间，由于VCC电压未达到VUVLO1，功率MOSFET不会被打开，完全由功率MOSFET的体二极管进行续流，直到VCC电压超过VUVLO1，芯片开始正常开关。
