| AC-DC开关电源方案选型表 | ||||||||
|
产品型号 <超链接> |
电路拓补 | 功率管耐压(V) | 导通电阻(Ω) | 待机功耗(mW) | IC大输出功率(W) | 工作频率(KHZ) | 典型应用 | 封装 |
| U6215A | 原边反馈/内置BJT | 700 | BJT | ＜75 | 6W | 40--70 | 5V1.2A | SOP-7 |
| U6215B | 原边反馈/内置BJT | 700 | BJT | ＜75 | 5W | 40--70 | 5V1.0A | SOP-7 |
| U6215C |
原边反馈/内置BJT |
700 | BJT | ＜75 | 2.5W | 40--70 | 5V0.5A | SOP-7 |
| U6315A | 原边反馈/内置BJT | 700 | BJT | ＜75 | 10W | 40--70 | 5V 2.0A | SOP-7 |
| U6315B |
原边反馈/内置BJT |
700 | BJT | ＜75 | 7.5W | 40--70 | 5V1.5A | SOP-7 |
| U6217S | 原边反馈/内置MOS | 650 | 2.6Ω | ＜75 | 15W | 40-70 | 5V2.4A | SOP-8 |
| U6117S |
原边反馈/内置MOS |
600 | 8.5Ω | ＜75 | 6W | 60 | 5V1.0A | SOP8 |
| U6117SA | 原边反馈/内置MOS | 600 | 4.2Ω | ＜75 | 10W | 60 | 5V 2.0A | SOP-8 |
| U6117D | 原边反馈/内置MOS | 600 | 4.2Ω | ＜75 | 12W | 60 | 12V1.0A | DIP-8 |
| U6773S | 原边反馈/内置MOS |
600 |
4.2Ω | ＜75 | 12W | 60 | 12V1.0A | SOP-7 |

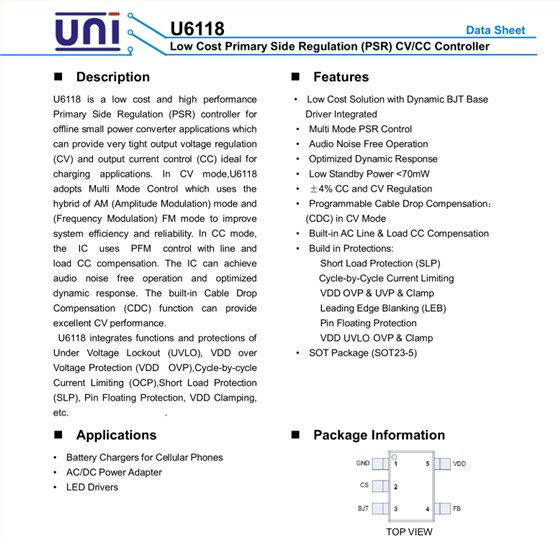

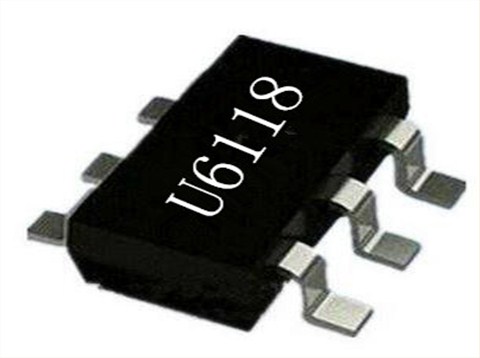

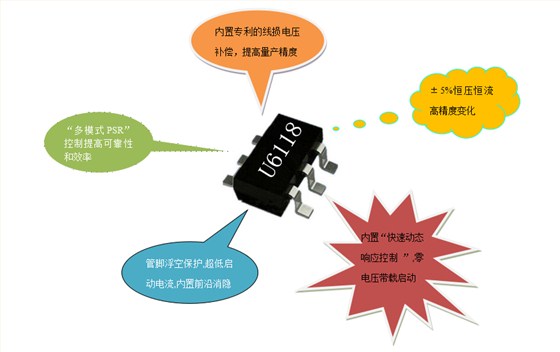

| U6118 | 原边反馈/外置BJT | 700 | BJT | ＜75 | 15W | 40-70 | 5V3A | SOT23-6 |
| U6116 |
原边反馈/外驱MOS |
外驱MOSFET |
/ | ＜75 | 20W | 60 | 12V1.5A | SOT23-6 |
| U6203D | 副边反馈/内置MOS | 600 | / | ＜75 | 15W | 60 | 12V1A | DIP-8 |
| U6201 | 副边反馈/外驱MOS | 外驱MOSFET | / | ＜75 | 60W | 60 | 12V5A | SOT23-6 |
| U6101D | 副边反馈/外驱MOS |
外驱MOSFET |
/ | ＜70 | 75W | 60 | 12V5A | DIP-8 |
| U6101S | 副边反馈/外驱MOS | 外驱MOSFET | / | ＜70 | 75W | 60 | 12V5A | SOP-8 |
| U6112 | PSR两绕组 | 内置高压MOSFET | / | / | 4W | / | LED灯具 | TO-92 |
| U6113 | 非隔离 | 内置高压MOSFET | / | / | 12W | / | LED灯具 | TO-92 |
| U321 | 副边反馈/外驱MOS | 外驱MOSFET | / | ＜50 | 120W | / | / | SOP-8 |
| U3012 | DC-DC | 外驱MOSFET | / | / | / | / | DC-DC | SOP/DIP-8 |
