在设计开关电源选好开关电源芯片的大妙用————银联宝电子

2018-10-30 11:17:36

银联宝是一家怎样的公司?




银联宝是一家主做开关电源芯片的厂家,也是可以设计开关电源方案的,我们是您佳的芯片服务商



开关电源工作的原理是?

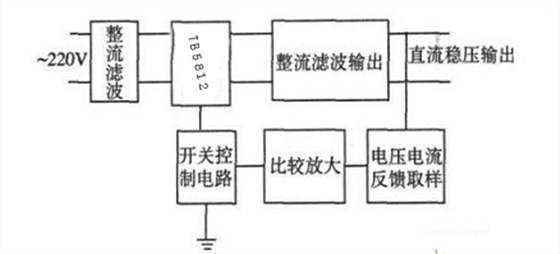

开关直流稳压电源是基于方波电压的平均值与其占空比成正比以及电感、电容电路的积分特性而形成的。其基本工作原理是,先对输入交流电压整流,从而形成脉动直流电压,经过DC-DC 变换电路变压,再通过斩波电路形成了不同脉冲宽度的高频交流电,然后对其整流滤波输出需要电压电流波形。如果输出电压波形偏离所需值,便有电流或电压采样电路进行取样反馈,经过与比较电路的电压值进行参数比较,把差值信号放大,从而控制开关电路的脉冲频率f 和占空比D,以此来控制输出端的导通状态。因此,输出端便可以得到所需的电压电流值。

根据电力系统的实际需要,通过对各个部分进行分析,便可以设计出相应的开关电源产品。



QQ图片20181030175717


2.TB5812简介

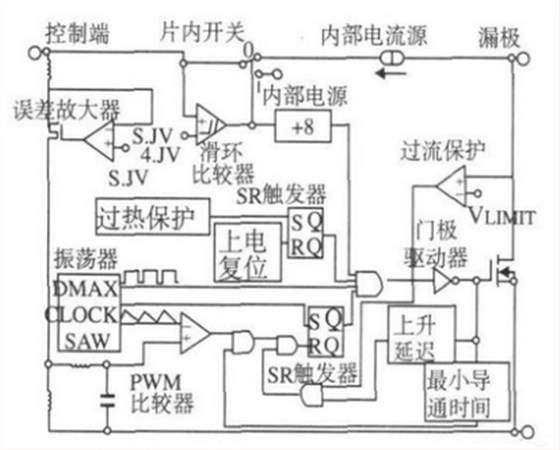

TB5812是ELANPO 公司生产的高集成的用于开关电源的专用芯片。它将功率开关管与其控制电路集成于一个芯片内,并具有自动复位,过热保护与过流保护等功能,其功能原理图如图 2 所示。当系统上电时,D 引脚变为高电位,内部电流源开始工作且片内开关在0 位,TB5812 给并接在C 引脚的电容C5充电。当C5 端电压达到5.7 V 后,自动重起电路关闭,片内开关跳到1 位。C5 一方面提供TB5812内部控制电路的电源,使误差放大器开始工作,另一方面提供一反馈电流以控制开关管的占空比。MOSFET 开关管的驱动信号由内部振荡电路、保护电路和误差放大电路共同产生。C5 两端的电压愈高,MOSFET 开关管驱动脉冲的占空比愈小。


3.开关电源芯片的选择

5V1.5A能效六级方案 TB5812

在设计开关电源时,首先就要面临如何选择合适的开关电源控制芯片。在选择芯片的时候,要既能满足要求,又不因为选型造成资源的浪费。下面就介绍利用TB系列系列开关电源的功率损耗( PD ) 与电源效率(η),输出功率( Po ) 关系曲线,快速选择芯片的型号,从而完成宽范围输入的通用开关电源的设计。

QQ图片20181030175748


我们银联宝电子是如何赢得客户的信赖呢?

我们是一家专注20年电源应用方案芯片供应商银联宝是一家专注电源方案芯片应用公司,芯片设计公司友恩是我们控股公司,专注产品设计不对外销售。

设计团队是海归和台湾华人团队,流片在上华,封装大部在天水华天
另银联宝代理赛威同系列产品,是佛山国有投股,设计团队在上海

因为友恩我们有控股,可以为客户进行定制芯片,我每周要和友恩股东开股东会,所以U系列更好的配合市场需求开发新品。
货源价格更有灵活性和稳定性

小米石头公司也是找我们开案子,然后找电源厂家做

我们主要电源客户是天宝,帝闻,华阳,京泉华TCL
