智能手机5G网络的发展手机电量消耗更快,开关电源芯片U6116充电器必不可少

2021-12-14 10:21:35

众所周知,5G网速相比4G网速更快,但是其代价就是5G网络下手机耗电更快。网速VS充电频率,你会选哪个呢?手机充电器的优选是友恩开关电源芯片U6116

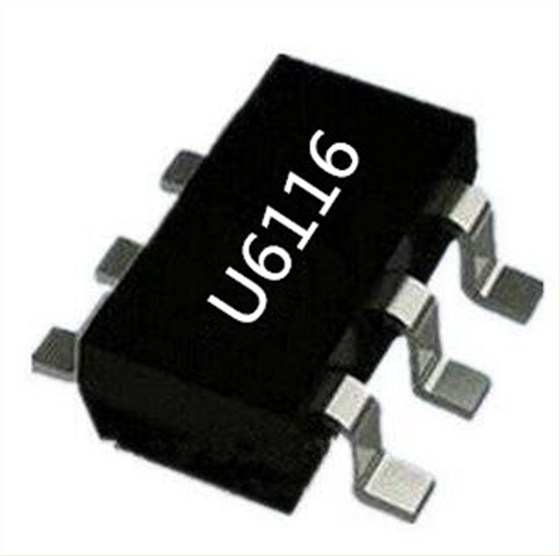

U6116

开关电源芯片U6116主要特点

支持反激和降压型拓扑应用

*反激原边控制(SEL 管脚悬空)

*准谐振降压控制 (SEL= GND)

±4% 恒流、恒压精度

待机功耗<70mW

多模式原边控制方式

工作无异音

优化的动态响应

可调式线损补偿

集成线电压和负载电压的恒流补偿

集成完善的保护功能:

*短路保护 (SLP)

*过温保护 (OTP)

*逐周期限流保护 (OCP)

*前沿消隐 (LEB)

*管脚悬空保护

*VDD 过欠压保护和箝位保护

封装形式 SOT23-6L

开关电源芯片U6116管脚功能

1 GND 芯片参考地。

2 GATE 外部 MOSFET 驱动管脚。

3 CS 电流采样输入脚。

4 FB系统反馈管脚。辅助绕组电压经电阻分压后送至 FB 管脚,用于CV 模式输出电压控制及 CC 模式输出电流控制。

5 SEL降压型或反激型拓扑配置管脚。SEL 悬空,反激原边控制;SEL 短接至 GND,准谐振降压型控制

6 VDD 芯片供电管脚。

5G的覆盖还没有那么完善的时候,我们打开手机的5G开关,手机在经过不同的地区时,就会频繁的搜网,耗电自然会比4G多了不少。而在运营商还没做到大量铺设基站的情况下,拥有开关电源芯片U6116的手机充电器,自然是最佳方案了。
