照亮夜晚的LED灯都离不开开关电源芯片U6113

2021-12-30 14:14:31

Mini LED产业上所用到的技术已经相对成熟,而且基本实现了国产化。这些技术目前都已经进入了量产,未来想获得大规模的演进,就需要通过技术迭代,获得一个更好的性价比。友恩有一款应用在LED 照明驱动上的开关电源芯片U6113,星级品质实惠价格。

开关电源芯片U6113 是一款内部高度集成的降压型准谐振式(QR-BuckLED 照明恒流驱动功率开关芯片。在同一晶元上集成了高压功率 MOSFET 和控制器。此外,芯片还集成有高压启动电路和无需辅助绕组的电感电流过零检测电路,利用此功能,系统工作在准谐振模式下并且最大程度地简化了系统的设计。

开关电源芯片U6113 集成有完备的保护功能以保障系统安全可靠的运行,如 VDD 欠压保护功能、逐周期电流限制、过保护、LED 开路和短路保护等。

U6113

开关电源芯片U6113 应用在LED 照明驱动:

#40V LED 输出电压下:

175~265VAC120mA

85~265VAC100mA

#60V LED 输出电压下:

175~265VAC100mA

85~265VAC90mA

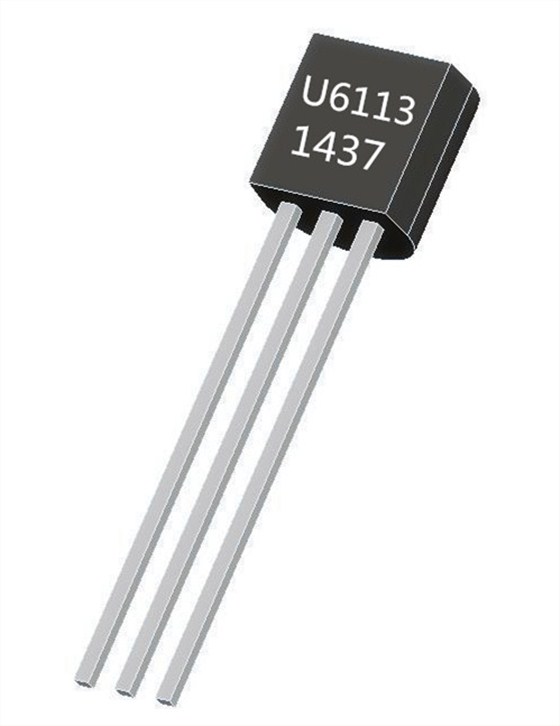

开关电源芯片U6113 极简封装:TO-92引脚功能如下:

1 Drain 内部功率 MOSFET 漏极

2 CS 芯片地,也用作电感峰值电流控制脚

3 VDD 芯片电源供电

友恩开关电源芯片通过不断地技术完善和成本优化,希望能得到越来越多的用户接纳、喜爱,实现友恩和用户双赢的良性互动。
