在手机整个充电的过程中,充电器、数据线、手机里的充电芯片都会不同程度地影响手机的充电速度。而充电器芯片作为充电器的核心元器件,在充电环节中起到了至关重要的作用,直接影响到充电器的使用效率及寿命。推荐小伙伴们试试这颗副边反馈内置MOS充电器芯片SF1538,典型应用12v1A,可调工作频率!
充电器芯片SF1538主要特性:
●内置高功率MOSFET管,耐压650V
●可编程外部过温保护OTP
●专利的“零OCP恢复间隙控制”避免低压启动失败
●内置4ms软启动,管脚浮空保护
●超低启动电流
●内置频率抖动改善EMI
●内置同步斜率补偿,逐周期电流限制
●内置高低压过滤补偿实现全电压平坦OCP曲线
●内置前沿消隐

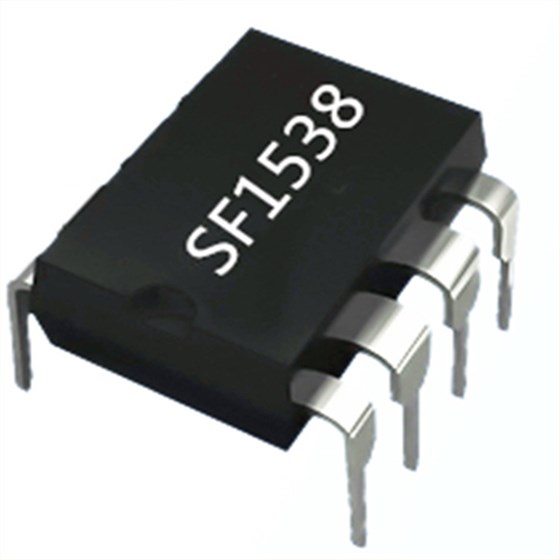

充电器芯片SF1538,封装DIP-8,管脚名称如下:
1 RT 此引脚是控制开关频率。
2 VDD 芯片供电脚。
3 FB系统反馈管脚。辅助绕组电压经电阻分压后送至 FB 管脚,用于CV 模式输出电压控制及 CC 模式输出电流控制。
4 CS 电流采样输入脚。
5-6 Drain 内置功率 MOSFET 漏极。
7-8 GND 芯片参考地。
充电器芯片SF1538应用场景:
●手持数码适配器
●电视/电脑辅助电源
●手机/平板充电器
●LED驱动电源
●替代线性电源
降低安全标准采购次的电子元器件或者精简电子元器件势必会导致充电头发热异常,甚至引起严重的后果。所以购买充电器和选择充电器芯片时,一定要认准专业厂家。深圳银联宝科技专注充电器芯片技术二十年,提供一站式电源方案服务,是您值得信赖的好伙伴!
