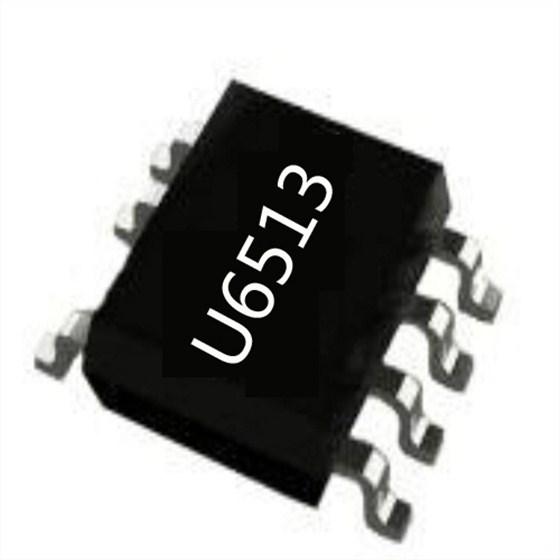

友恩半导体今日份福利，就是隆重介绍这颗应用于手机充电器的电源管理芯片U6513BS。
电源管理芯片U6513BS是一款高性能、低成本的原边控制功率开关，内置高压功率三极管，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用。采用 U6513BS 可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。
电源管理芯片U6513BS 集成有多种保护功能：如 VDD 欠压保护 (UVLO)、VDD 过压保护 (OVP)、逐周期限流保护(OCP)、短路保护 (FB SLP)、输出过压保护 (FB OVP)、过热保护 (OTP) 和 VDD 箝位等。
电源管理芯片U6513BS 还集成有电源系统单点失效保护，在 FB 上拉电阻开路、FB 下拉电阻开路、FB 下拉电阻短路、输出二极管或者 SR 开路、输出二极管或者 SR 短路、变压器绕组短路、RCS 开路等故障条件下均能实现保护。
电源管理芯片U6513BS 脚位分析：
1 VDD 芯片供电脚。
2 、FB 系统反馈管脚。辅助绕组电压经电阻分压后送至 FB 管脚，用于CV 模式输出电压控制及 CC 模式输出电流控制。
4 CS 电流采样输入脚。
5-6 C 内置功率三极管集电极。
7 GND 芯片参考地。
友恩半导体也一直学习技术为本、性价比为纲、做最酷的产品“三大铁律”，努力拼搏打造更好的电源管理芯片。
