PD20W单压认证款氮化镓电源应用方案规格参数：
输入规格：175V-264V 50Hz
输出规格：C 口
PD20W：5V3A 、9V2.22A 、12V1.67A

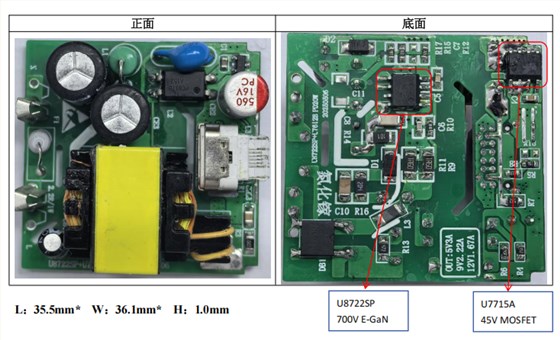

芯片型号：主控氮化镓电源芯片-U8722SP、同步整流芯片-U7715A、协议-XPD317
主控氮化镓电源芯片U8722SP特色：
1、集成 700V E-GaN
2、集成高压启动功能
3、超低启动和工作电流，待机功耗 <30mW
4、谷底锁定模式， 最高工作频率两档可调(220kHz，130kHz)
5、集成 EMI 优化技术
6、驱动电流分档配置
7、集成 Boost 供电电路
8、集成完备的保护功能：
VDD过压/欠压保护 (VDD OVP/UVLO)
输出过压保护 (OVP)
输入欠压保护 (BOP)
片内过热保护 (OTP)
逐周期电流限制 (OCP)
异常过流保护 (AOCP)
短路保护 (SCP)
过载保护 (OLP)
过流保护 (SOCP)
前沿消隐 (LEB)
CS 管脚开路保护
9、封装类型 SOP-7
同步整流芯片U7715A特色：
1、内置 45V MOSFET
2、支持 DCM、QR 和 CCM 工作模式
3、集成高压供电电路，无需 VDD 辅助绕组供电
4、支持宽范围输出电压应用，特别适用于支持QC、PD 等协议的快充领域
5、支持 High Side 和 Low Side 配置
6、<30ns 开通和关断延时
7、智能开通检测功能防止误开通
8、智能过零检测功能
9、启动前 Gate 智能钳位
10、封装类型 SOP-8
