U6237D开关电源芯片努力前行,为大家尽心尽力服务

2021-12-22 14:29:59

生活在继续,拼搏的人生拓宽了、加厚了生命的意义。友恩半导体依然努力前行,为大家尽心尽力服务。今天介绍U6237D 开关电源芯片

U6237D 开关电源芯片是一款高性能原边控制器,可提供高精度恒压和恒流输出性能,尤其适合于小功率离线式充电器应用中。同时,U6237D 也支持准谐振降压型 LED 恒流、恒压输出应用,仅需将 SEL 管脚短接到 GND 管脚即可。

在恒压输出模式中,U6237D 开关电源芯片采用多模式工作方式,即调幅控制 (AM) 和调频控制 (FM)相结合,提高了系统的效率和可靠性。在恒流输出模式中,芯片采用调频控制方式,同时集成了线电压和负载电压的恒流补偿。采用U6237D 开关电源芯片可以工作无异音,同时可保证优异的动态性能。利用集成的线损补偿功能,可获得高性能的恒压输出表现。

U6237D 开关电源芯片集成有多种保护功能:VDD 欠压保护 (UVLO)VDD 过压保护 (OVP)、逐周期限流保护 (OCP)、短路保护 (SLP) VDD箝位等。封装形式 DIP-8

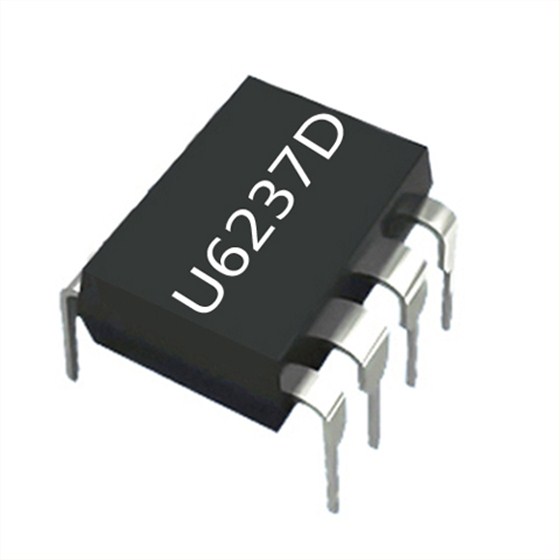

U6237D

U6237D 开关电源芯片脚位说明:

1 VDD 芯片供电脚。

2 CS 电流采样输入脚。

3 FB系统反馈管脚。辅助绕组电压经电阻分压后送至 FB 管脚,用于CV 模式输出电压控制及 CC 模式输出电流控制。

4 GND 芯片参考地。

5-8 Drain 内置功率 MOSFET 漏极。

开关电源芯片市场也在不停的变化,供应问题、价格问题都牵动着厂商的心。友恩半导体遵循市场原则,主推有现货的开关电源芯片,欢迎前来垂询!
