U6110非隔离降压升压型开关电源应用方案

2018-02-05 09:33:57

U6110是输入8V~380Vac,输出5V/250mA非隔离电源方案U6110结合250V功率MOSFET,单芯片的开/关PWM控制器。这个IC可实现高精度5V默认值,通用交流输入输出。在U6110 PWM的开关频率固定在31khz。该集成电路内置绿色模式控制。对于轻量和零负荷,可以实现待机功率小于50mW。

非隔离电源方案(AC-DC电源芯片降压电路,一般采用BUCK电路拓扑结构,常见于小家电控制板电源以及工业控制电源供电。其典型电路规格包含5V/250mA、12V/250mA和24V/500mA等,满足六级能效要求。可通过EFT、雷击、浪涌等可靠性测试,可通过3C、UL、CE等认证。其特点是:电路简单、BOM成本低(外围元件数目极少:无需变压器、光耦),电源体积小、无音频噪音、损耗小发热低。电源系统带有各种保护,包括过热保护(OTP)、VCC欠压闭锁(UVLO)、过载保护(OLP)、短路保护(SCP)等。电路特点:无噪音,发热低,且工作时只需很少的外围元件。

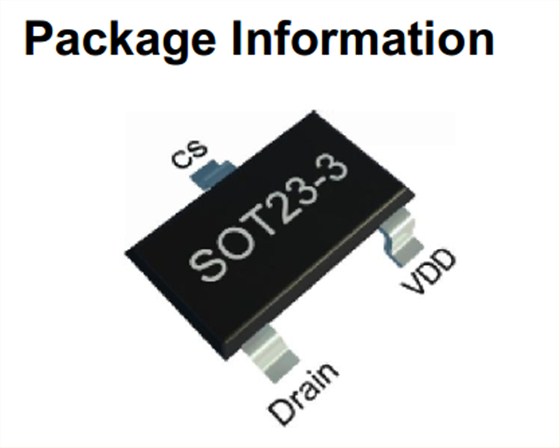

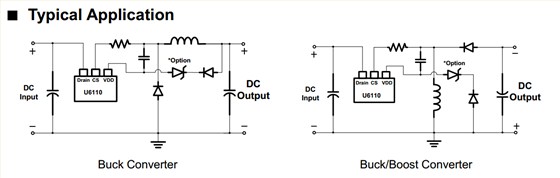

U6110 型系统原理图如下:

图片2需要非隔离方案的找银联宝科技,官网www.szelanpo.com,免费热线:400-778-5088
