体积小、转化率高的适配器电源ic U62143

2023-05-30 14:56:53

过去的电源适配器普遍采用线性电源,它就需要一个非常笨重的变压器来提供足够的感抗,所以电源适配器体积非常大。现在的电源适配器和充电器普遍采用现代电子技术,开关电源技术直接把220V交流电进行整流得到一个近似方波的信号,没有了笨重的变压器,体积自然可以做得更小。采用适配器电源icU62143方案,更有助于简化空间,减小体积!

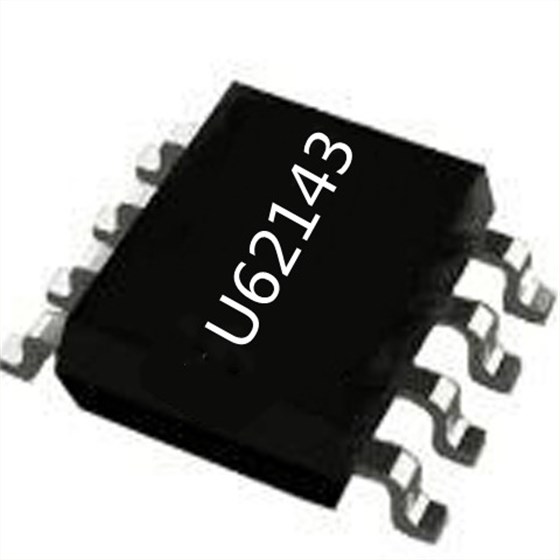

U62143

适配器电源icU62143是一款高性能、低成本的原边控制功率开关,内置高压功率三极管,可提供高精度恒压和恒流输出性能,尤其适合于小功率离线式充电器应用。采用U62143可以工作无异音,同时可保证优异的动态性能。利用集成的线损补偿功能,可获得高性能的恒压输出表现。

适配器电源ic U62143集成有多种保护功能:如VDD欠压保护(UVLO)VDD过压保护(OVP)、逐周期限流保护(OCP)、短路保护(FB SLP)、输出过压保护(FB OVP)、过热保护(OTP)VDD箝位等。U62143还集成有电源系统单点失效保护,在FB上拉电阻开路、FB下拉电阻开路、FB下拉电阻短路、输出二极管或者SR开路、输出二极管或者SR短路、变压器绕组短路、RCS开路等故障条件下均能实现保护。

为了满足严苛的平均效率和待机功耗要求,适配器电源icU62143采用了调幅控制(AM)和调频控制(FM)结合的多模式控制技术。接近满载输出时,系统工作在调频工作模式中;在轻重载条件下,系统工作在调频工作和调幅工作模式中;当系统接近空载输出时,系统工作在调频模式中以降低待机功耗。利用此种控制技术,系统可以获得低于50mW的待机功耗。

适配器电源ic U62143优化设计的动态响应性能,可满足USB充电器的要求,管脚功能描述如下:

1 VDD 芯片供电脚。

2 GND 芯片参考地管脚

3 FB 输出反馈和消磁检测管脚。

4 CS 电流采样输入管脚。

5.6.7.8 C 内置功率三极管集电极输入管脚。

没有电源适配器就没有后来的充电器,没有材料科学的进步,就不可能将电源适配器和充电器做小。关注深圳银联宝科技,一起探寻体积小、重量轻、发热量小、转化率高的适配器电源ic更优方案!
