同步整流芯片CY7700A是一款应用于开关电源系统的，高性能的同步整流电路。CY7700A集成高性能的同步整流控制器和低导通阻抗的功率管，来取代传统反激转换器系统中的肖特基二极管，可以减少热损耗，增大输出电流能力并提高效率。
同步整流芯片CY7700A提供齐全的保护功能，提高系统的可靠性。主要特点有：
■内置 17mΩ 40V TrenchMOSFET
■支持CCM,DCM和QR工作模式的反激式变换器
■精确的同步功率管VDS电压检测
■最高工作频率100KHz
■空载及轻载时今入绿色工作模式
■SOP8封装
同步整流芯片CY7700A应用领域：
■AC/DC 适配器
■手机充电器
■低压大电流整流

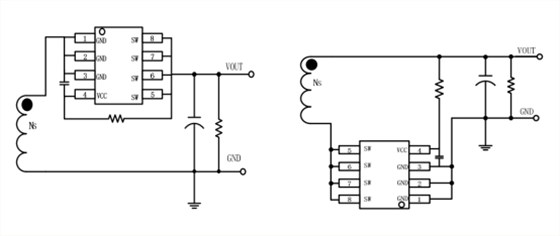

同步整流芯片CY7700A脚位功能说明：
1、2、3 GND 地脚
4 VCC脚输入 芯片电源
5、6、7、8 SW脚输入 内置功率管的漏端
同步整流芯片CY7700A是一个应用于开关电源系统的高性能同步整流电路，此电路用来取代反激变换器中的肖特基二极管，可以提高效率，降低温度损耗。CY7700A可支持CCM、DCM和QR工作模式，满足快充、适配器系统。其供电方式是通过系统输出直接供电。
