受欢迎的PD 20W充电器芯片——U6620S

2023-02-07 14:37:52

手机需要处理的事务越来越多,手机配备的锂离子电池容量越来越大,人们希望能够在尽量短的时间内给自己的手机充得足够的电量,以满足自己日常生活和工作的需要。快充在消费类电源市场迅速进入了发展的快车道,市场容量迅速壮大。深圳银联宝科技的U6620S快充充电器芯片,方便快捷,节能环保!

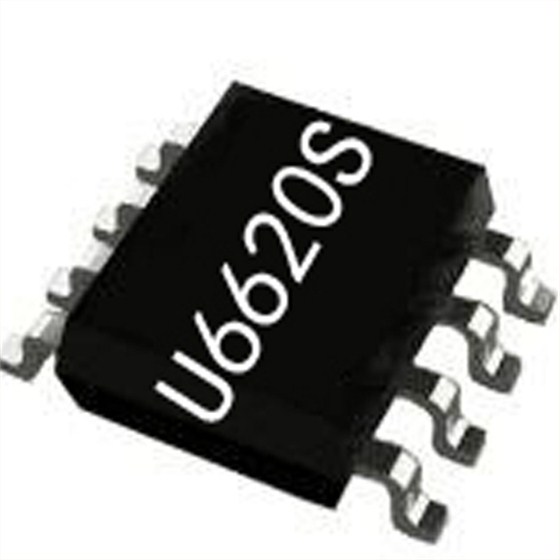

U6620S

U6620S充电器芯片推荐输出功率20W常应用于充电器和适配器、电机驱动电源等,是一种高性能的电流模式PWM离线反激变换器电源开关应用。U6620S内部具有高精度65kHz开关频率振荡器,且带有抖频功能可优化EMI性能。芯片采用绿色节能模式和打嗝模式工作,可以保证小于75mW的待机功耗。

U6620S充电器芯片集成有完备的保护功能,包括:VDD欠压保护(UVLO)、VDD过压保护(OVP)、 逐周期电流限制、短路保护(SCP)、过载保护(OLP)、过热保护、软启动、VDD 箝位和 CS 管脚开路保护等。

U6620S充电器芯片脚位SP6648/6649一致,可作为替代料,管脚名称如下:

1脚是GND IC的接地。

2脚是 VDD IC电源引脚。

3脚是FB反馈引脚。 通过将光电耦合器连接到该引脚来实现环路调节。PWM占空比由该引脚电压和引脚4上的电流检测信号决定。

4 CS电流检测输入引脚。

5678 脚是Darin功率MOSFET漏极。

U6620S充电器芯片特点:

1.可支持断续模式、连续模式的原边恒流技术

2.±5% 恒流精度;±1%恒压精度

3.待机功耗<75mW

4.固定 65KHz 开关频率

5.绿色省电模式和打嗝模式工作

6.超低启动和工作电流

7.集成抖频功能优化 EMI

8.集成内部斜率补偿的电流模式控制

9.集成线电压和电感量补偿的恒流技术

10.集成自恢复模式的保护功能

深圳银联宝科技充电器芯片应用还囊括个人护理产品,如剃须刀、电动牙刷、美容仪、洁面仪,甚至是你桌面上的小风扇。严控产品品质和降低产品成本,让厂家和消费者都享受到好品质芯片带来的便利!
