了解过原边13W电源管理芯片U6773S吗?

2023-05-31 14:32:31

电源管理芯片,是在电子产品系统软件中肩负起对电力的转换分派检验以及其他电磁能管理方法的职责的芯片。可以对锂电池进行充电,拥有可以恒流恒压充电,而且拥有过电流工作电压维护內部温度监测等功用。下边给小伙伴们介绍一下电源管理芯片U6773S的应用和特点!

1685513742141

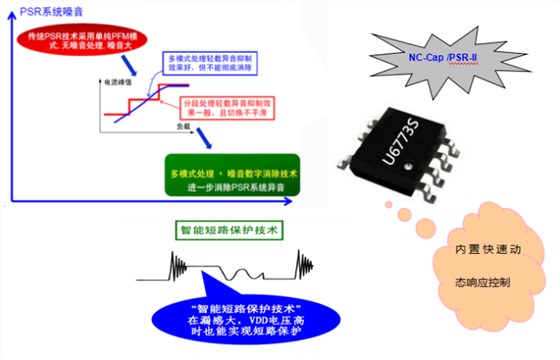

电源管理芯片U6773S是一款高性能的初级侧边调节(PSR)电源开关系列,有高精度CVCC两种控制模式:

1. CV模式下,U6773S采用多模式控制,该模式将AM(调幅)模式和(频率调制)FM模式混合使用,以提高系统效率和可靠性。

2. CC模式下,U6773S使用具有线路和负载CC补偿的PFM控制。

电源管理芯片U6773S采用SOP-7的封装,可以完美替代昂宝OB2520脚位如下:

1 VDD P 芯片供电管脚。

23 FB I系统反馈管脚。辅助绕组电压经电阻分压后送至FB管脚,用于 CV模式输出电压控制及CC模式输出电流控制。

4 CS I 电流采样输入管脚。

56 Drain I 内部功率管的漏极。

7 GND P 芯片参考地。

电源管理芯片U6773S功能特性:

● 工作在非连续模式(DCM)的次级同步整流控制器

● 内部集成高性能N沟道MOSFE

● 超快速开管能力的驱动电路

● 超低启动及静态工作电流

● 高集成度、只需极少的外围器件

● 空载轻载超低损耗

● 效率满足六级能效要求

● 自动补偿输入电压、电感感量变化实现高精度

● 多模式PSR控制提高可靠性和效率

● 内置软启动,超低启动电流,管脚浮空保护

● 优化的动态控制:优异的动态响应能力

● 优化的环路控制:工作稳定、无异音、SR(同步整流)兼容性高

● 完善的保护电路(OVP/UVLO)、短路保护(SUP)、过载保护(OLP)、芯片过热保护(OTP)、逐周期电流限制前沿消隐(LEB)、VDD过压、欠压保护

电源管理芯片U6773S不仅内部元器件的品质好,有认证,还有丰富的特性。具有多模式控制,专利EMI优化,高集成度高性价比。工作稳定、无异音、SR(同步整流)兼容性高。可应用于适配器充电器ADSL 调制解调器辅助电源电路以及其他小功率电源电路多个领域。
