精准的过载保护离线式充电器开关电源芯片数量有限

2021-07-26 14:51:09

当今市场电子产品随处可见,5V 3AUSB充电器在一定程度上成为了居家必备品,充电器厂家在选择充电器开关电源芯片时会直接影响到整个充电器的质量,所以对于企业来说选择一家合适的充电器开关电源芯片供应商至关重要,银联宝电子推荐充电器5v3a高性能芯片方案。但是现阶段芯片太缺,5V3A开关电源芯片U6118C数量有限,但可暂时解决燃眉之急。

六级能效15W充电器应用方案(U6118C SOT23-6)在恒压输出模式中,U6118C开关电源芯片采用多模式加QR控制,调幅控制(AM)和调频控制(FM)相结合,提高了系统的效率和可靠性。在恒流输出模式中,芯片采用调频控制方式,同时集成了线电压和负载电压的恒流补偿。采用U6118C开关电源芯片可以工作无异音,同时可保证优异的动态性能。利用集成的线损补偿功能,可获得高性能的恒压输出表现。尤其适合于小功率离线式充电器应用中。

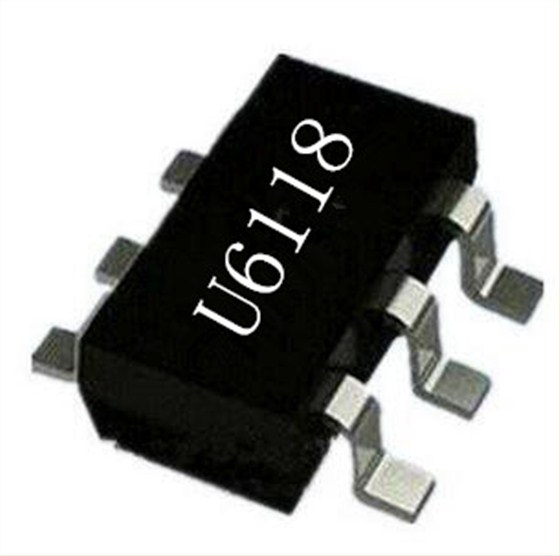

U6118

U6118C开关电源芯片的特性:

1.±4%恒流恒压精度

2.待机功耗<70mW

3.CV模式可编程输出线压降补偿

4.集成AC线和负载电压的恒流补偿

5.原边准谐振(QR)高效率调节控制

6.多模式原边控制方式

7.优化的动态响应

8.内置动态基极驱动

9.工作无异音

U6118C是高集成度的电流模式PWM控制芯片,内置绿色工作模式大大减小了待机模式的功耗,更易于满足国际能效标准,同时U6118C含有丰富的保护功能用以提高可靠性,包括:逐周期过流保护、过载保护、过压箝位和过压保护、欠压锁存,拥有的过流保护含有线电压补偿功能,使得在全电压输入范围内能够得到较精确的过载保护。

充电器5v3a高性能开关电源芯片提供满载效率大于84% 载待机功耗低于150mW,传导测试满足要求,更多充电器5v3a高性能芯片方案相关了原理图,电源输入输岀规格,BOM联系银联宝电子科技客服哦!
