既然在选dcdc开关电源芯片 怎能不了解下U6119

2022-10-18 11:20:28

输入为交流输出为直流的电源变换器,就是我们经常接触到的ac/dc电源手机充电器、笔记本、平板电脑的电源适配器都是使用这种电源。dc/dc电源作为输入电压变化后输出固定电压的有用电压转换器,广泛应用于数据通信控制器设备等。开关电源芯片U6119适用于所有小功率dcdc降压应用中

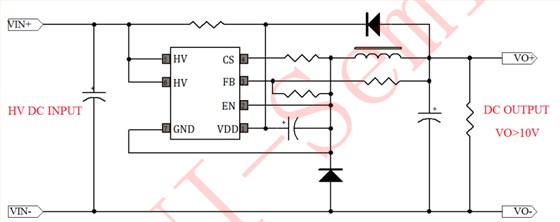

6119-1

开关电源芯片U6119是一款高性能、采用QR- Buck 模式工作的原边控制器芯片内高精度的恒流恒压控制机制结合完备的保护功能,使其适用于中小功率dc-dc电源应用中。电动摩托/自行车控制器高压模拟/数字系统汽车消费类电子/控制器工业控制系统电信电源系统以太网 POE逆变器系统便携式移动设备应用领域均能看到U6119的身影。

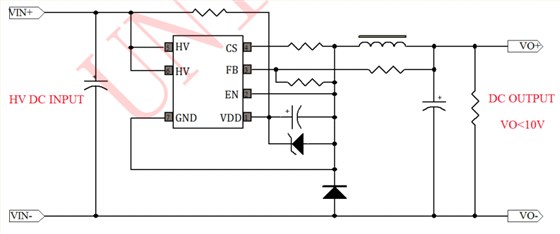

6119-2

开关电源芯片U6119通过采样分压电阻上电压变化得到输出电压反馈信号内部的采样保持模块记录下反馈误差并通过内部的误差运算放大器将其放大恒压控制模块利用误差运算放大器的输出实现高精度的恒压输出。芯片内部恒压输出基准为高精度的2V,这样就保证了高精度的输出电压。当系统进入到过载模式后,随着输出电压的降低FB电压将降低至内部输出电压基准2V以下,之后芯片也将自动进入到恒流输出模式中。

开关电源芯片U6119集成高压大功率 MOSFET,宽电压输入范围20-200V±3% 恒流、恒压精度待机功耗<30mW多模式 PWM 控制方式工作无异音优化的动态响应可调式线损补偿集成线电压和负载电压的恒流补偿集成完善的保护功能:短路保护 (SLP)过温保护 (OTP)逐周期限流保护 (OCP)前沿消隐 (LEB)管脚悬空保护VDD过欠压保护和箝位保护封装形式 SOP-7能直接替代 LM317LM7815

开关电源芯片U6119系列中U6119SA内置100v MOS,低电压输入24v-80v,典型应用12v1AU6119S内置200v MOS,低电压输入24v-170v,典型应用5v1A15W输出功率,现货可提!
