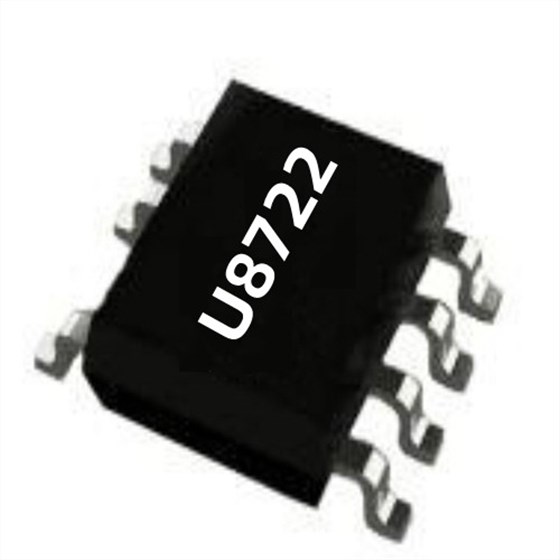

集成650V E-GaN开关电源芯片U8722X

2023-09-07 11:04:08

开关电源芯片U8722X是一款集成 E-GaN 的高频高性能准谐振模式交直流转换功率开关。芯片集成高压启动电路,可获得快速启动功能和超低的工作电流,实现小于30mW 的超低待机功耗。U8722的工作频率最高可达220kHz,可全范围工作在准谐振模式。芯片集成峰值电流抖动功能和驱动电流可配置功能,可极大的优化系统EMI性能。芯片内置Boost供电电路,非常适用于宽输出电压的应用场景。

U8722

开关电源芯片U8722X主要特点

*集成 650V E-GaN

*集成高压启动功能

*超低启动和工作电流,待机功耗 <30mW

*谷底锁定模式,最高工作频率两档可调(220kHz130kHz)

*集成 EMI 优化技术

*驱动电流分档配置

*集成 Boost 供电电路

*集成完备的保护功能:

VDD 过压/欠压保护 (VDD OVP/UVLO)

输出过压保护 (OVP)

输入欠压保护 (BOP)

片内过热保护 (OTP)

逐周期电流限制 (OCP)

异常过流保护 (AOCP)

短路保护 (SCP)

过载保护 (OLP)

过流保护 (SOCP)

前沿消隐 (LEB)

CS 管脚开路保护

*封装类型 ESOP-7HSOP-7

开关电源芯片U8722X采用峰值电流控制模式,可以自适应的工作在QR和降频工作模式,从而实现全负载功率范围内的效率优化。在满载和重载工况下,系统工作在QR工作模式,可以大幅降低系统的开关损耗。芯片根据FB电压值调节谷底个数,同时为了避免系统在临界负载处的FB电压波动导致谷底数跳变,产生噪音,U8722采用了谷底锁定工作模式在负载一定的情况下,导通谷底数稳定,系统无噪音。随着负载的逐渐降低,系统导通的谷底个数逐渐增加,当谷底数超过6个时,不再检测谷底电压,系统进入降频工作模式,通过进一步降低开关频率,减小开关损耗,优化系统轻载效率!
