内置MOS且6级模式电源芯片-U6117D

2019-07-22 10:27:25

内置高压开关MOS6级能效适配器芯片U6117D

U6117D效率满足六级能效要求 ,是一款多模式(Multi-Mode)控制的高精度原边反馈控制(PSR)恒流恒压(CC/CV)控制器。


芯片内置功率MOS,采用了DIP-8封装,减少元器件的数量使得外围电路精简,用频率调制方法来提高系统效率和减小电磁干扰。内置环路补偿,可以省去额外的补偿或滤波电容,还内置线缆压降补偿,由此取得良好的负载调整率。现广泛应用于适配器电源厂家。


1.反馈工作模式U6117D为原边反馈工作模式,可省略光耦和TL431。内置高压启动电路,可实现芯片空载损耗(230VAC) 小于30mW。

2.恒压恒流模式 :采用准谐振与多模式技术提率并音频噪声,使得系统满足6级能效标准,可调输出线补偿功能能使系统获得较好的负载调整率;在恒流模式,输出电流和功率可通过CS脚的RCS电阻进行调节。该适配器驱动芯片提供了极为的智能保护功能,包含逐周期过流保护、过压保护、开环保护、过温保护、输出短路保护和CS开/短路保护等。

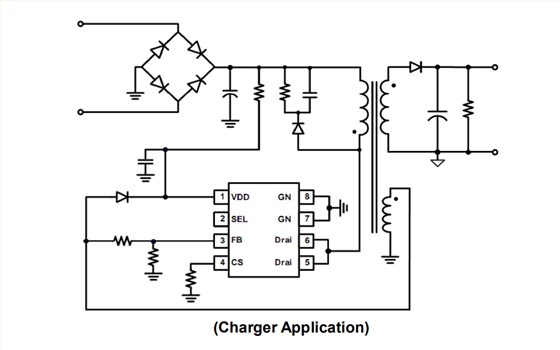

QQ图片20190722151304

3.芯片特点

开关电源芯片U6117D的特性:

多模式控制(FM&AM-PSR)
内置650V高压MOSFET
CC&CV精度:±4%
优化的动态控制:优异的动态响应能力
优化的环路控制:工作稳定、无异音、SR(同步整流)兼容性高集成线电压电感恒流补偿技术
