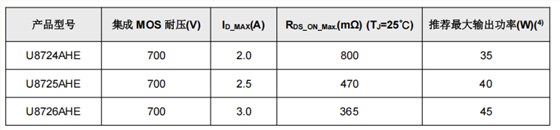

氮化镓电源ICU872XAHE系列分为U8724AHE、U8725AHE、U8726AHE三个型号，都是20V单高压带恒功率，典型功率表如下：
氮化镓电源ICU872XAHE系列是一款集成E-GaN的高频高性能准谐振模式交直流转换功率开关。芯片集成高压启动电路，可获得快速启动功能和超低的工作电流，实现小于30mW的超低待机功耗。U872XAHE的工作频率最高可达220kHz，可全范围工作在准谐振模式。芯片集成峰值电流抖动功能和驱动电流配置功能，可极大的优化系统EMI性能。芯片内置Boost供电电路，非常适用于宽输出电压的应用场景。
氮化镓电源IC U872XAHE系列集成有完备的保护功能，包括：VDD欠压保护(UVLO)、VDD过压保护(VDDOVP)、输入过压保护(LOVP)、输入欠压保护(BOP)、输出过压保护(OVP)、输出欠压保护(DEMUVP)、逐周期电流限制(OCP)、异常过流保护(AOCP)、过载保护(OLP)、内置过热保护(OTP)、前沿消隐(LEB)、CS管脚开路保护等。
氮化镓电源ICU872XAHE封装形式为ESOP-7，管脚特征如下：
1 CS I/O 电流采样输入、最高频率选择管脚
2 FB I 系统反馈输入管脚
3 DEM I/O 消磁检测、输出 OVP 检测、驱动能力分档判定管脚
4 VDD P 芯片供电管脚
5 SW P Boost 电路内置 MOS 的漏极管脚
6 GND P 芯片参考地
7 DRAIN P 内置高压 GaN FET 漏极、高压启动供电管脚
氮化镓电源ICU872XAHE系列包装形式为编带盘装，5000颗/卷，同步整流芯片搭配推荐深圳银联宝科技的U7715X、U7612X、U771X等，联系银联宝，获取最新最全主控+同步+协议整套电源方案资料！
