在电源设计领域，“多模式兼容”与“精准控压控流”往往难以兼得，而U6237D多模式、恒流恒压原边控制功率开关的出现，直接打破这一困境，为工程师提供高效、简洁的解决方案。
n 产品描述
U6237D 是一款高性能原边控制器，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用中。同时，U6237D 也支持准谐振降压型 LED 恒流、恒压输出应用，仅需将 SEL 管脚短接到 GND 管脚即可。在恒压输出模式中，U6237D 采用多模式工作方式，即调幅控制 (AM) 和调频控制 (FM)相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片采用调频控制方式，同时集成了线电压和负载电压的恒流补偿。采用(U6237D) 可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。U6237D 集成有多种保护功能：VDD 欠压保护 (UVLO)、VDD 过压保护 (OVP)、逐周期限流保护 (OCP)、短路保护 (SLP) 和 VDD箝位等。
n 主要特点
l 集成 650V MOSFET
l 支持反激和降压型拓扑应用
? 反激原边控制（SEL 管脚悬空）
? 准谐振降压控制 (SEL= GND)
l ±4% 恒流、恒压精度
l 待机功耗<70mW
l 多模式原边控制方式
l 工作无异音
l 优化的动态响应
l 可调式线损补偿
l 集成线电压和负载电压的恒流补偿
l 集成完善的保护功能：
? 短路保护 (SLP)
? 过温保护 (OTP)
? 逐周期限流保护 (OCP)
? 前沿消隐 (LEB)
? 管脚悬空保护
? VDD 过欠压保护和箝位保护
l 封装形式 DIP-8

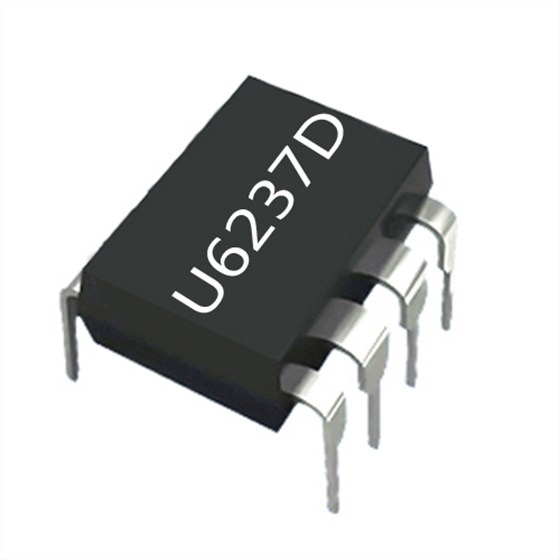

? U6237D DIP8 封装
无需额外副边反馈电路，U6237D凭借原边控制技术，可精准实现恒流（CC）与恒压（CV）输出，无论是手机充电器、智能家居电源，还是LED驱动设备，都能稳定适配。更支持PWM、PFM等多模式工作，负载变化时自动切换最优模式，兼顾高转换效率与低待机功耗，轻松满足各类电源产品的能效标准。
