放“芯”购——10W充电器芯片U92143

2023-03-02 11:26:12

知名电商的百亿补贴活动打响了!此次百亿补贴将覆盖全品类,并不只局限于3C等传统优势产品,且自营和POP商家都将参与其中。深圳银联宝科技的充电器芯片也在整合资源,用合适的价格回馈新老客户,让您购买极具性价比的芯片。首推的就是10W充电器芯片U92143

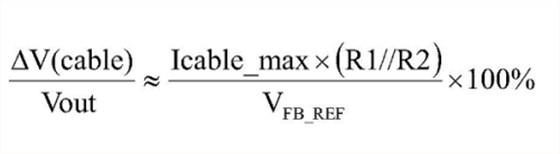

10W充电器芯片U92143恒压模式可调线损补偿,在手机充电器的应用中,电池与充电器之间一般会通过一定长度的电缆相连,由此也将导致输送到电池端的电压产生一定的电压降。如图所示,在U92143内部存在由线损补偿模块控制的可调式电流源流出到与FB管脚相连的分压电阻上并产生一定的电压偏置信号。此电流正比于开关周期,而反比与输出功率,所以在电缆上的电压降可以被补偿掉。随着负载功率的降低,在FB上的偏置电压将被提高。通过调节分压电阻R1R2的阻值可以调节实际补偿量的大小。最大的线损补电压与输出电压基准的比例为:

1

比如:R1=2KΩR2=16KΩ,则:

2

10W充电器芯片U92143内置高压功率三极管,可提供高精度恒压和恒流输出性能,尤其适合于小功率离线式充电器应用。采用U92143可以工作无异音,同时可保证优异的动态性能。利用集成的线损补偿功能,可获得高性能的恒压输出表现。集成有多种保护功能:如VDD欠压保护(UVLO)VDD过压保护(OVP)、逐周期限流保护(OCP)、短路保护 (FB SLP)、输出过压保护(FB OVP)、过热保护(OTP)VDD箝位等。

10W充电器芯片U92143还集成有电源系统单点失效保护,在FB上拉电阻开路、FB下拉电阻开路、FB下拉电阻短路、输出二极管或者SR开路、输出二极管或者SR短路、变压器绕组短路、RCS开路等故障条件下均能实现保护。集成了三极管基极动态驱动技术以优化系统效率。基极驱动电流随着负载状态动态调节。输出负载越大,基极驱动电流越大,且基极驱动电流正比于CS管脚峰值电压信号。

深圳银联宝科技的充电器芯片价格虽有优势,但是品质不打折,售后服务、技术支持依旧实时跟进中。一站式服务,让您可以放“芯”购!
