方案好、成本低的电源管理芯片 U6203D

2022-05-12 11:52:53

电源管理芯片产业正处于蒸蒸日上的风口行业,既是机遇也是挑战。但想在这个行业“芯”想事成,绝非易事。对半导体行业心怀热情的深圳银联宝科技深耕多年,脚踏实地的走好每一步才拥有今天的市场口碑和客户支持。正如这颗电源管理芯片 U6203D

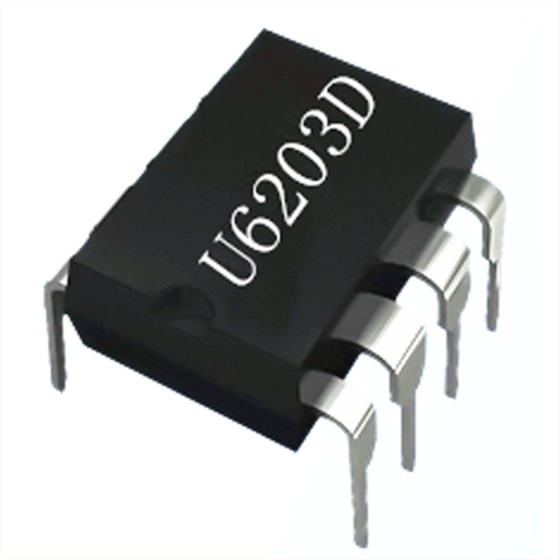

U6203D

电源管理芯片U6203D是一款高度集成的电流模式PWM控制驱动内置4A高压MOS适合应用于高性能、低待机功耗低成本离线AC-DC反激式拓扑结构。采用DIP-7的封装。优异的动态响应能力,优化的环路控制,无异音,SR(同步整流)兼容性高。效率满足六级能效要求副边反馈/内置650V 功率MOSFET自动补偿输入电压电感感量变化实现高精度多模式PSR 控制提高可靠性和效率内置软启动,超低启动电流,管脚浮空保护

电源管理芯片U6203D方案特点:

1. CC 工作模式:在CC工作状态,U6203D采样FB引脚的信号(由辅助绕组信号通过电阻分压),辅助绕组信号脉宽决定振荡频率。输出电压越高,脉宽越小,同时振荡频率越高,这样可获得恒定的输出电流。

2. 保护控制:U6203D含有丰富的保护功能,包括:逐周期过流保护、过压保护、过温保护、开环保护、输出短路保护、CS电阻开/短路保护、VDD欠压锁定保护功能,并且这些保护具有自恢复模式。

3. CV 工作模式:在CV工作状态,U6203D使用脉冲采样VFB电压,并保持到下个采样点。将采样的电压和VREF_CV基准比较,并放大误差。这个误差值代表负载情况,通过控制开关信号,调节输出电压,使得输出恒定。

4. 高压启动控制:U6203D在启动阶段,采用高压启动技术,芯片启动前2.0mA电流源为内部偏置电路供电并给外部VDD电容充电,快速启动。当VDD电压达到VDDon,芯片开始工作的同时高压启动电路关断;只要VDD电压不低于VDDoff,芯片维持正常工作。启动后,偏置电路通过辅助源供电,同时启动电路只有一路极小的电流,实现低损耗。

电源管理芯片U6203D采用恒流恒压控制,绿色省电模式工作,在不同产品上测试运用,各项性能均满足要求。典型输出6W10W12W,方案成熟,成本可控!
