电源管理芯片U6113更趋节能环保

2023-12-05 14:28:35

LED照明驱动电源管理芯片市场,乍一看十分璀璨,但产品参差不齐,就像LED那些闪闪发光的各色字体,容易令人眼花缭乱,失去判断力。到底有哪些被市场认可、品质好又实用的LED照明驱动电源管理芯片呢?下边就由小编为您推荐一款来自深圳银联宝科技的电源管理芯片U6113

电源管理芯片U6113应用于LED 照明驱动:

#40V LED 输出电压下:

175~265VAC120mA 85~265VAC100mA

#60V LED 输出电压下:

175~265VAC100mA 85~265VAC90mA

电源管理芯片U6113在同一块晶元上同时集成了高压功率MOSFET和控制器。U6113内部高度集成的高精度恒流控制电路和完备的保护功能使其适用于LED照明的应用中,是带有准谐振式的降压型功率开关器。U6113的工作电流典型值为140uA。如此低的工作电流降低了对于VDD电容大小的要求,同时也可以帮助系统获得更高的效率。

电源管理芯片U6113芯片内部,只要当内部高压MOSFET关断时,5.8V的稳压器就会从芯片的Drain管脚端抽取一定的电流给VDD电容充电至5.8V;再当内部高压MOSFET导通的时候,5.8V稳压器则停止工作而芯片靠VDD电容提供供电以正常运行。由于芯片的工作电流超低,所以利用从芯片Drain管脚抽取的电流足以使其连续稳定地工作。通常情况下,建议使用1uFVDD电容用以滤除高频噪声和作为芯片供电。

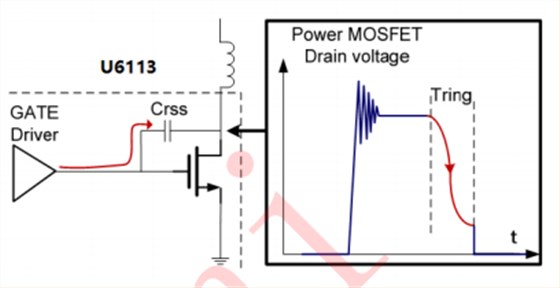

为了保证系统工作在准谐振模式下,电源管理芯片U6113利用检测流经内部高压MOSFET漏极和门极间寄生的米勒电容Crss的电流实现电流过零点的检测。当电感电流续流到零后,电感和高压MOSFET的输出电容开始谐振过程。此过程中MOSFETDrain端电压开始下降 ,同时会有一由地到MOSFET Drain端的负向电流流经Crss电容。反之,当MOFET关断Drain端电压上升时,会有一正向电流流经Crss电容。如图所示,芯片利用检测到的流经Crss电容的负向电流实现了电感电流过零点的检测。

6113

电源管理芯片U6113CS管脚作为芯片的参考地,同时也用来检测电感电流峰值。当MOSFET导通时VDD管脚和CS管脚之间的差分电压开始下降,当此差分电压大于峰值电流基准500mVMOSFET关断。为了避免MOSFET导通瞬间的噪声引起错误检测,芯片设计有典型值为500ns的前沿消隐时间,在此时间内逐周期电流限制比较器停止工作且MOSFET不允许关断。U6113集成有完备的保护功能以保障系统安全可靠的运行,如VDD欠压保护功能、逐周期电流限制、过热保护、LED开路和短路保护等。
