电源管理芯片SF5773LGT实力输出响应好

2022-12-07 15:00:27

数码相机会被手机取代吗?不会!从近年迭代更新推出的相机实际情况来看,数码相机并没有被抛弃,而是出现了更方便且快速上手的微单满足了人类的惰性需要。数码相机所需要的充电器电源管理芯片,深圳银联宝科技有很多型号可以挑选,比如这颗SF5773LGT

SF5773

电源管理芯片SF5773LGT是一款输入90-264V 50/60Hz、输出12V3A的六级能效副边反馈/外驱MOSFET电源芯片,常应用在手持数码充电器、电脑/电视辅助电源、小功率数码适配器、替代线性电源等领域。

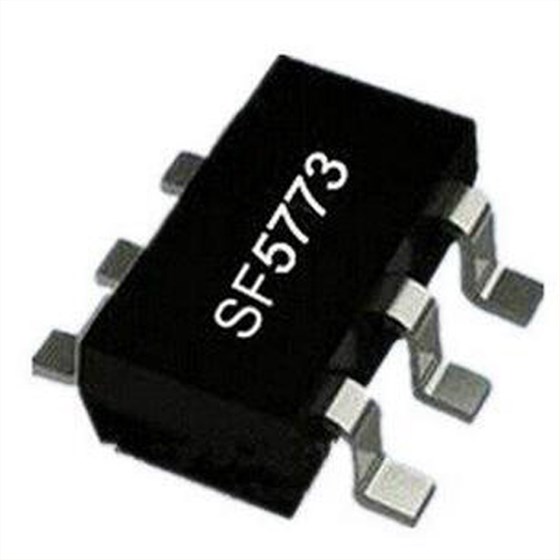

电源管理芯片SF5773LGT采用SOT23-6封装,管脚如下

1 GND 芯片参考地管脚。

2 FB 输出反馈和消磁检测管脚。

3 DEM 变压器铁芯退磁检测引脚。该引脚也用于输出过电压保护(输出OVP)。

4 CS 电流采样输入管脚。

5 VDD 芯片供电脚。

6 GATE 图腾驱动电路管脚,连接外部 MOSFET

电源管理芯片SF5773LGT待机功耗小于75mW,±5% 的恒压精度。内置软启动,管脚浮空保护、VDD欠压保护(UVLO)、过压保护及钳位。超低启动电流,输出过压保护电压可外部编程,逐周期电流限制,内置前沿消隐。内置高低压过流补偿实现全电压平坦OCP曲线,系统效率满足DoE六级能效Tier2 要求。专利的QR-IITM(第二代准谐振)技术克服准谐振系效率,EMI和异音方面的缺陷:Digital Anti-jitter技术消除谷底切换异音,Digital Frequency Foldback提高全负载效率,Digital Frequency Jittering改善EMI

普通的PWM芯片在85度满载老化烤机,随着烤机时间增加效率降低,表征为输入功率增大。也就是我们所说的热响应差。热响应差的系统,烤机时容易造成变压器饱和等一系列可靠性问题。电源管理芯片SF5773LGT采用热响应技术,输入功率恒定,大大拓展了系统的安全区工作范围(SOA)典型输出功率12v2A,功率最大50W
