多快好省的PD快充芯片U6615S

2023-06-14 14:49:19

快充充电器要达到快充的效果,需要根据手机本身的快充协议选择符合该手机快充协议并且通过认证的充电器,最简单的方法就是选购官方的原装充电器。如果选择第三方的充电器,在符合手机本身快充协议以及通过认证的前提条件下,建议选择有保障的芯片品牌,比如深圳银联宝科技的PD快充芯片U6615S

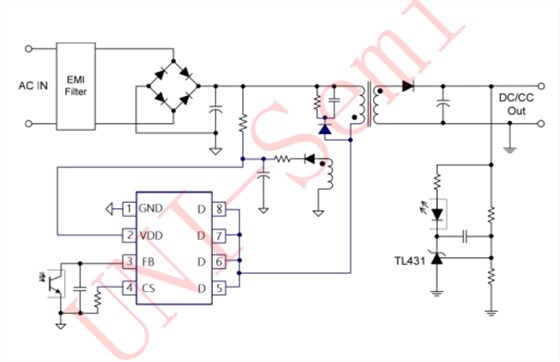

U6615S应用简图

PD快充芯片U6615S结合了一个专用的电流模式PWM4A/630V MOSFEET的模式控制器。U6615S低待机功率低功耗、低电磁兼容性和低成本适用于12W范围内的离线反激变换器输出功率。集成有多种保护功能:VDD 欠压保护 (UVLO)VDD 过压保护 (OVP)、逐周期限流保护 (OCP)、短路保护 (SLP) VDD箝位等。U6615S输出规格为5912-18W,应用于PD/QC市场,VDD-40V max18W。

PD快充芯片U6615S采用SOP-8封装,还可以替代凌拓微的18W非标电源方案芯片LT3509引脚特征如下:

1 GND 芯片参考地。

2 VDD 芯片供电管脚。

3 FB 反馈输入管脚。闭环控制时连接于光电耦合器相连,此脚位电压决定了PWM驱动信号的占空比和CS管脚的关断电压。

4 CS 电流采样输入管脚

5678 D 内置功率 MOSFET 漏极。

PD快充芯片U6615S特征如下:

1数字频率洗牌技术进行改进电磁干扰性能

2固定65k HzPWM开关频率

3低待机功耗(<75W@230Vac)

4软启动,以减少MOSFET VD S应力

5低启动电流(<10uA@VCC=12V)

6集成 650V MOSFET

7±4% 恒流、恒压精度

8低待机功耗(<75W@230Vac)

9多模式原边控制方式

10工作无异音

11优化的动态响应

12可调式线损补偿

13集成线电压和负载电压的恒流补偿

14集成完善的保护功能VDD欠压保护(UVLO)VDD过压保护(OVP)、逐周期限流保护 (OCP)、短路保护(SLP)VDD箝位等。
