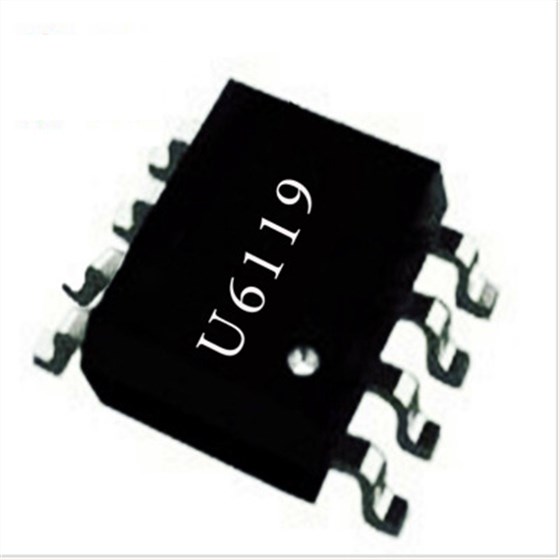

dc-dc电源电路又称为dc-dc转换电路，其主要功能就是进行输入输出电压转换。一般我们把输入电源电压在72V以内的电压变换过程称为dc-dc转换。今天给大家介绍的是一款高性准谐振 Buck 控制器，可提供高精度恒压和恒流输出性能，适用于所有小功率dcdc降压应用中的开关电源芯片U6119。
dc-dc开关电源芯片U6119可应用在电动车、汽车等控制器系统中，能直接替代 LM317、LM7815 或电阻型降压线性稳压器，具有高效率，高集成度，高可靠性等特性，能大大降低整体控制器的温度，使整个系统更可靠工作，降低生产成本。
开关电源芯片U6119主要特点：
&集成高压大功率 MOSFET，宽电压输入范围20-200V
&±3% 恒流、恒压精度
&待机功耗<30mW
&多模式 PWM 控制方式
&工作无异音
&优化的动态响应
&可调式线损补偿
&集成线电压和负载电压的恒流补偿
&集成完善的保护功能：
短路保护 (SLP)
过温保护 (OTP)
逐周期限流保护 (OCP)
前沿消隐 (LEB)
管脚悬空保护
VDD 过欠压保护和箝位保护
&封装形式 SOP-7
dc-dc开关电源芯片U6119在恒压输出模式中，采用多模式工作方式，即调幅控制和调频控制相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片采用调频控制方式，同时集成了输入电压和负载电压的恒流补偿。采用U6119可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，在DC大电流输出时可获得高性能的恒压输出表现。
dc-dc开关电源芯片U6119引脚说明：
1 VDD 芯片供电脚。
2 EN 短接至 GND，使能控制脚。
3 FB系统反馈管脚，用于 CV 模式输出电压控制及 CC 模式输出电流控制。
4 CS 电流采样输入脚。
5-6 HV 内置功率 MOSFET 漏极。
7 GND 芯片参考地。
能量转换系统必定存在能耗，虽然实际应用中无法获得100%的转换效率，但一个高质量的电源效率可以达到非常高的水平。选择dc-dc开关电源芯片U6119，可以帮你达到高效指标！
