存量竞争下 充电器芯片U6773H依然在突破

2022-09-02 11:37:09

缺芯与疫情在一定程度上影响了手机的出货量,却没有阻挡手机厂商前进的脚步,纷纷提出高端化策略,表示高端机更能刺激消费者换机。但若没有核心技术的支撑,高端化将是空中楼阁。就像手机充电器,如果没有一颗品质足够过硬的充电器芯片,再漂亮的外观,也无法实现其高性能。来了解下充电器芯片U6773H ,可以帮你实现这一效果!

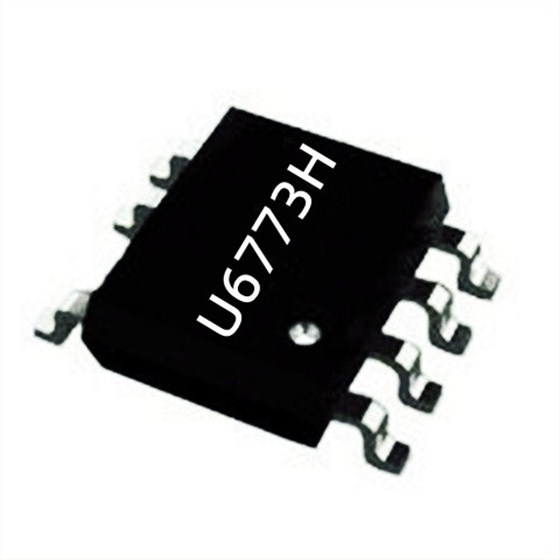

U6773H

充电器芯片U6773H是一款高性能、多模式准谐振原边(QR-PSR) 控制功率开关。芯片内高精度的恒流、恒压控制机制结合完备的保护功能,使其适用于小功率离线式电源应用中。U6773H优化设计的动态响应性能,可满足USB充电器的要求。在恒压输出模式中芯片采用了调频控制与调幅控制结合的多模式控制技术,同时在CS管脚有一电流源流出调节CS电压信号。利用以上技术,U6773H可实现由满载到空载全程无异音工作。

充电器芯片U6773H内部,输出电压通过FB管脚实时采样并与欠压保护阈值 (典型值 1.15V) 相比。当采样到的FB电压低于1.15V且持续时间超过35ms时,芯片将进入到短路保护模式,并自动重启。U6773H内部集成FB短路保护功能,当FB引脚短路时,芯片立即停止开关动作。

VDD电压超过30V (典型值) 时,芯片立即停止开关动作。之后将导致VDD下降,当VDD 电压低于关断电压VDD_OFF (典型值 9V) 时,系统将重新启动。在芯片内部设计有34.5V (典型值) 的箝位电路以防止芯片受损。

在芯片开始工作之前,充电器芯片U6773H仅消耗典型值为2uA的启动电流,超低启动电流可以帮助增加启动电阻阻值以达到降低由直流母线流经启动电阻的电流和待机功耗的目的。当VDD电压超过开启电压(典型值 16.3V),U6773H开始工作并且芯片工作电流上升到1mA (典型值)。之后VDD电容持续为芯片供电直至输出电压建立后由辅助绕组为芯片供电。

当芯片结温超过165℃,芯片停止开关动作,VDD不断重启;直到芯片结温低于135℃时,芯片才能恢复开关动作。U6773H内部设计有管脚悬空保护电路防止系统受损,设计的带软驱动功能的驱动电路优化了系统EMI性能。

手机市场已进入存量竞争时代,充电器芯片也受到了一些影响。但深圳银联宝科技坚信,继续在客户看重的品质、技术服务和成本优势这些方面努力,时刻应对不同挑战,未来一定会有更大收获!
