充电器系列宝藏产品U6513开关电源芯片获多家品牌认可

2021-11-25 14:51:17

开关电源芯片U6513X 系列是友恩半导体近期大热型号。功率范围广,可代替的型号多,是一款宝藏开关电源芯片,更被多家品牌电源厂认可。

开关电源芯片U6513X 是一款高性能、低成本的原边控制功率开关,内置高压功率三极管,可提供高精度恒压和恒流输出性能,尤其适合于小功率离线式充电器应用。采用 U6513X 可以工作无异音,同时可保证优异的动态性能。利用集成的线损补偿功能,可获得高性能的恒压输出表现。集成有多种保护功能

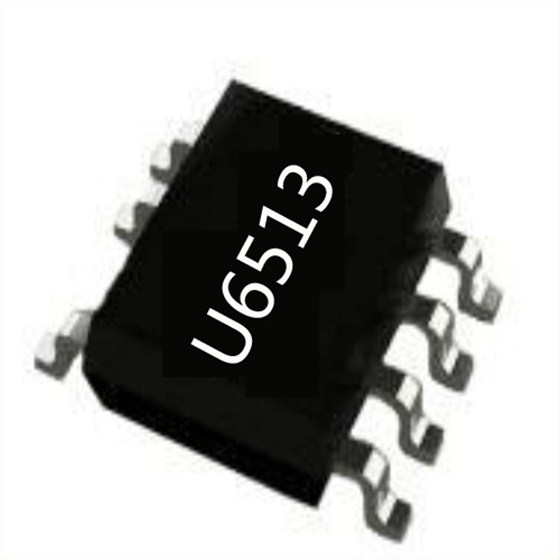

U6513

开关电源芯片U6513X各引脚功能:

1 VDD 芯片供电脚。

2 3FB 系统反馈管脚。辅助绕组电压经电阻分压后送至 FB 管脚,用于CV 模式输出电压控制及 CC 模式输出电流控制。

4 CS 电流采样输入脚。

5-6 C 内置功率三极管集电极。

7 GND 芯片参考地。

开关电源芯片U6513X 典型功率推荐(85-265Vac):

U6513A : 12WU6513B10WU6513C7.5W

U6513D6WU6513E5W U6513F3W

开关电源芯片U6513X 还集成有电源系统单点失效保护,在 FB 上拉电阻开路、FB 下拉电阻开路、FB 下拉电阻短路、输出二极管或者 SR 开路、输出二极管或者 SR 短路、变压器绕组短路、RCS 开路等故障条件下均能实现保护。
