充电器ic U6210伴你度过欢乐时光

2022-12-14 14:44:01

说到大家看球赛的方式,想必用电视和手机看球的占大多数,电视屏幕大看着舒服,手机可以随心所欲一人独享不怕打扰他人。而手机总会有电池消耗的问题,那么就需要一款舒心耐用的充电器ic,伴你度过欢乐时光!

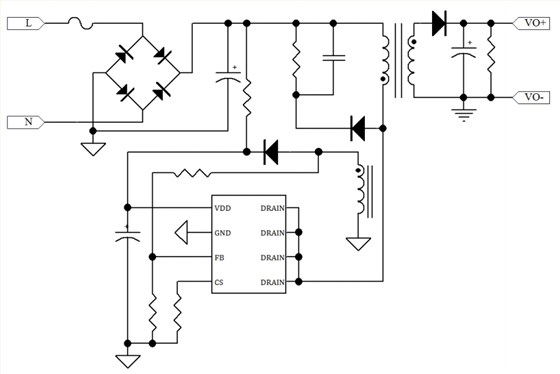

U6210.

充电器icU6210是一款高性能原边控制器,可提供高精度恒压和恒流输出性能,尤其适合于小功率离线式充电器应用中。在恒压输出模式中,U6210采用多模式工作方式,即调幅控制 (AM) 和调频控制 (FM) 相结合,提高了系统的效率和可靠性。在恒流输出模式中,芯片采用调频控制方式,同时集成了线电压和负载电压的恒流补偿。采用U6210可以工作无异音,同时可保证优异的动态性能。利用集成的线损补偿功能,可获得高性能的恒压输出表现。

充电器ic U6210主要特性:

&集成 650V MOSFET

&±4% 恒流、恒压精度

&待机功耗<70mW

&多模式原边控制方式

&优化的动态响应

&可调式线损补偿

&集成线电压和负载电压的恒流补偿

&集成完善的保护功能:短路保护 (SLP) 过温保护 (OTP) 逐周期限流保护 (OCP) 前沿消隐 (LEB) 管脚悬空保护VDD 过欠压保护和箝位保护

&封装形式 SOP-8

充电器icU6210适用于手机充电器AC/DC 适配器LED 照明驱动等应用场景。在手机充电器的应用中,电池与充电器之间一般会通过一定长度的电缆相连,由此也将导致输送到电池端的电压产生一定的电压降。在U6210 内部存在由线损补偿模块控制的可调式电流源流出到与FB管脚相连的分压电阻上并产生一定的电压偏置信号。此电流正比于开关周期,而反比与输出功率,所以在电缆上的电压降可以被补偿掉。随着负载功率的降低,在FB上的偏置电压将被提高。通过调节分压电阻R1R2的阻值可以调节实际补偿量的大小。

充电器ic U6210管脚名称:

1 VDD 芯片供电脚

2 GND 芯片参考地

3 FB系统反馈管脚。辅助绕组电压经电阻分压后送至 FB 管脚,用于CV 模式输出电压控制及CC模式输出电流控制

4 CS 电流采样输入脚

5678 DRAIN 内置功率 MOSFET 漏极

充电器icU6210环保节能,低耗高效,价格实惠,需要的小伙伴可电联400-778-5088
