线性充电器和开关充电器广泛应用于多种应用:助听器、智能手表、传感器节点、手机、笔记本电脑...数不胜数!每当使用可充电电池时,都需要一个充电器,那自然就需要充电器ic了。友恩半导体的充电器icU6117S,是一款高性能原边控制器,可提供高精度恒压和恒流输出性能,尤其适合于小功率离线式充电器应用中。支持准谐振降压型LED恒流、恒压输出应用,仅需将SEL管脚短接到GND管脚即可。
充电器icU6117S主要特点:
▲集成 650V MOSFET
▲支持反激和降压型拓扑应用
▲反激原边控制(SEL 管脚悬空)
▲准谐振降压控制 (SEL= GND)
▲±4% 恒流、恒压精度
▲待机功耗<70mW
▲多模式原边控制方式
▲工作无异音
▲优化的动态响应
▲可调式线损补偿
▲集成线电压和负载电压的恒流补偿
▲集成完善的保护功能:短路保护 (SLP)、过温保护 (OTP)、逐周期限流保护(OCP)、前沿消隐(LEB)、管脚悬空保护、VDD过欠压保护和箝位保护
▲封装形式 SOP-7
充电器icU6117S恒压模式可调线损补偿(CDC)。在手机充电器的应用中,电池与充电器之间一般会通过一定长度的电缆相连,由此也将导致输送到电池端的电压产生一定的电压降。在U6117S内部存在由线损补偿模块控制的可调式电流源流出到与FB管脚相连的分压电阻上并产生一定的电压偏置信号。此电流正比于开关周期,而反比与输出功率,所以在电缆上的电压降可以被补偿掉。随着负载功率的降低,在FB上的偏置电压将被提高。通过调节分压电阻R1和R2的阻值可以调节实际补偿量的大小。
充电器icU6117S典型功率推荐:

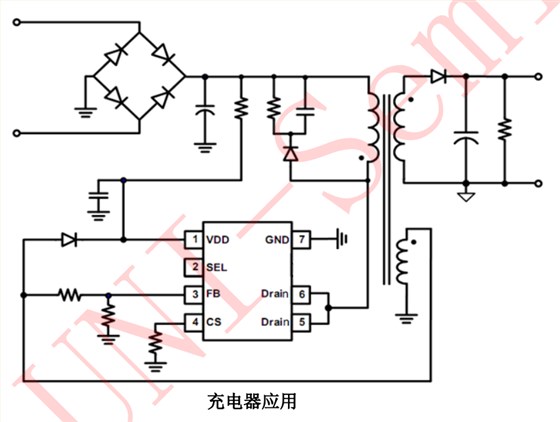

& flyback 原边反馈应用
▲U6117SA——175-265VAC:12W 85-265VAC:10W
▲U6117SG——175-265VAC:7.5W 85-265VAC:5.5W
& Buck 降压应用
▲U6117SA——175-265VAC:18W(Iout<250mA) 85-265VAC:12W(Iout<250mA)
▲U6117SG——175-265VAC:18W(Iout<180mA) 85-265VAC:10W(Iout<180mA)
友恩半导体的这款充电器icU6117S,体积小、易于使用、成本低,且配套成熟方案。有需要方案参考的小伙伴可以随时联系我们,索取第一手资料!
